astm a106

درباره لوله های کربن استیل ASTM A106

استاندارد ASTM A106

استاندارد ASTM A106 برای لوله های بدون درز یا مانیسمان با مشخصات زیر می باشد :

  • قطر بیرونی لوله : 48 میلیمتر ~ 720 میلیمترastm a106
  • ضخامت لوله : 4میلیمتر ~ 58میلیمتر , SCH5~SCH160,XXS
  • طول لوله : 6 – 12 متر
  • کاربرد : خط لوله سیستم هیدرولیک ، انتقال گاز و سیال ، خط لوله مکانیکی ، نیروگاه ، لوله های دیگ بخار ، ساختار ساخت و ساز غیره
  • فن آوری تکمیلی : پلاگین ساده یا رزوه شده با سرپوش پلاستیکی ، تست هیدرولیک ، جریان گردابی ، تست مادون قرمز
  • سطح: برهنه یا رنگ شده ، گالوانیزه یا روغنی
  • درجه فولادی : گرید A , گرید B , گرید C

دانلود PDF مشخصات کامل استاندارد ASTM A106

موارد استفاده :

لوله فولاد کربنی یکپارچه ASTM A106 یا لوله مانیسمان را برای دیگهای بخار ، مبدلهای حرارتی و سرویس با دمای بالا تولید می کنند.
لوله های فولادی A106 شامل 3 گرید کربن استیل(گرید A ، گرید B ، گرید C) می باشند. این لوله ها برای جوشکاری ، خم شدن ، شعله ور شدن و عملیات تشکیل مشابه هستند.

تست های مختلف مکانیکی

آزمایش مکانیکی نمونه ها باید شامل تست های الکتریکی کششی ، خم ، مسطح ، هیدرو استاتیک و غیر مخرب باشد. در بین 3 گرید فولادی ، ASTM A106 گرید B یکی از گرید های معمول کربن استیل این لوله مانیسمان است.
Grade A و Grade B در اندازه ها و حالت های گسترده ای تولید می شوند. A106 gr.b حاوی کربن و منگنز بالاتر است ، حداکثر محتوای کربن آن 0.23٪ است ، مجهز کردن به رده های دیگر نیز امکان پذیر می باشد ( از SCH10 ، SCH20 ، SCH30 تا SCH100 ، SCH120 ، SCH160 ).

ASTM A106 Chemical Composition

ASTM A106 Steel GradeC, max.%Mn %P, maxS, maxSi, minCr, maxCu, maxMo, maxNi, maxV, max
Grade A0.250.27 - 0.930.0350.0350.100.400.400.150.400.08
Grade B0.300.29 - 1.060.0350.0350.100.400.400.150.400.08
Grade C0.350.29 - 1.060.0350.0350.100.400.400.150.400.08
این مطلب را از دست ندهید....  ASTM A106 Standard
آنالیز شیمیایی ASTM A106

ASTM A106 Mechanical Property

ASTM A106 Steel GradeTenssile Test MPa or N/mm2 Remarks (Similar to JIS)
MIn. Yield PointTensile Strength
Grade A205 330Min(STPG370)
Grade B240 415Min(STPG410)
Grade C275485Min(STPG480)
تست مکانیکی ASTM A106
برای آخرین قیمت لوله مانیسمان با ما تماس بگیرید و یا جدول زیر را برای درجه فلزی معادل ASTM A106 بررسی کنید.

ASTM A106 Equivalent steel grade

SpecificationMechanical PropertiesGrade AGrade BGrade C
ASTM A53Tenside strength, min, psi (MPa)48000(330)60000(415)
Yield strength, min, psi (MPa)30000(205)35000(240)
ASTM A106Tenside strength, min, psi (MPa)48000(330)60000(415)70000(485)
Yield strength, min, psi (MPa)30000(205)35000(240)40000(275)
گریدهای معادل کربن استیل ASTM A106

Nominal wall thickness for ASTM A106(Seamless and welded steel pipes)

NPSOutside DiameterASTM A106 Grade B Pipe Schedule
(INCH)(INCH)SCH 10SCH 20SCH 30SCH STDSCH 40SCH 60SCH XSSCH 80SCH 100SCH 120SCH 140SCH 160SCH XXS
Wall Thickness (in)
1.80.4050.0680.0680.0950.095
1.40.540.0880.0880.1190.119
3.80.6750.0910.0910.1260.126
1.20.840.1090.1090.1470.1470.1870.294
3.41.050.1130.1130.1540.1540.2190.308
11.3150.1330.1330.1790.1790.250.358
1.251.660.140.140.1910.1910.250.382
1.51.90.1450.1450.20.20.2810.4
22.3750.1540.1540.2180.2180.3440.436
2.52.8750.2030.2030.2760.2760.3750.552
33.50.2160.2160.30.30.4380.6
3.540.2260.2260.3180.318
44.50.2370.2370.3370.3370.4380.5310.674
55.5630.2580.2580.3750.3750.50.6250.75
66.6250.280.280.4320.4320.5620.7190.864
88.6250.250.2770.3220.3220.4060.50.50.5940.7190.8120.9060.875
1010.750.250.3070.3650.3650.50.50.5940.7190.84411.1251
1212.750.250.330.3750.4060.5620.50.6880.84411.1251.3121
14140.250.3120.3750.3750.4380.5940.50.750.9381.0941.251.406
16160.250.3120.3750.3750.50.6560.50.8441.0311.2191.4381.594
18180.250.3120.4380.3750.5620.750.50.9381.1561.3751.5621.781
20200.250.3750.50.3750.5940.8120.51.0311.2811.51.751.969
22220.250.3750.50.3750.8750.51.1251.3751.6251.8752.125
24240.250.3750.5620.3750.6880.9690.51.2191.5311.8122.0622.344
30300.3120.50.6250.3750.5
32320.3120.50.6250.3750.688
34340.3120.50.6250.3750.688
36360.3120.50.6250.3750.75
42420.50.6250.3750.75
ضخامت دیواره برای ASTM A106 (لوله های کربن استیل بدون درز و جوش داده شده)

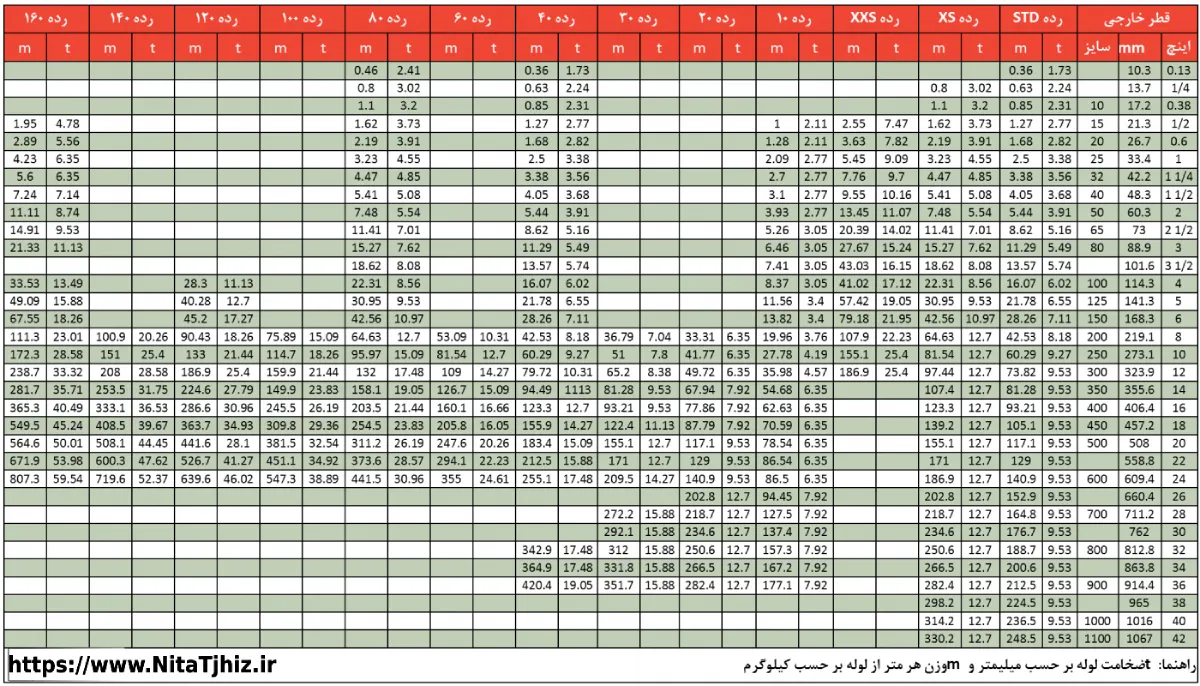

جدول لوله مانیسمان
تماس با نیتا تجهیز

تلفن : 02166140041

لوله بدون درز ASTM A106 (همچنین به عنوان لوله ASME SA106 شناخته می شود) معمولاً در ساخت پالایشگاه های نفت و گاز، نیروگاه ها، کارخانه های پتروشیمی، بویلرها و کشتی هایی استفاده می شود که در آن لوله ها باید سیالات و گازهایی را منتقل کنند که دما و فشار بالاتری دارند. .

ASTM A106
گرید A: حداکثر عنصر کربن 0.25٪، منگنز 0.27-0.93٪. حداقل مقاومت کششی 48000 Psi یا 330 Mpa، مقاومت تسلیم 30000 Psi یا 205 Mpa. A106
گرید B: حداکثر C کمتر از 0.30٪، منگنز 0.29-1.06٪. حداقل مقاومت کششی 60000 Psi یا 415 Mpa، استحکام تسلیم 35000 Psi یا 240 Mpa.

ASTM A106/ASME SA106 مشخصات استاندارد لوله فولادی کربن بدون درز است که برای خدمات دمای بالا استفاده می شود. این شامل سه درجه B ، A و C است و درجه استفاده رایج A106 درجه B است.

لوله ASTM A106 مشخصات استاندارد لوله فولادی کربن بدون درز برای سرویس در دمای بالا است. کاربردها گازها یا سیالات انتقال در پالایشگاه ها و کارخانه دیگ بخار با دما و فشار بالا هستند.

لوله A53 در مقابل A106
تفاوت اصلی لوله های A53 و A106 در این است که از لوله های A53 برای کاربردهای دما و فشار کم/متوسط ​​استفاده می شود در حالی که لوله های ASTM A106 برای دما-فشارهای بالاتر و در مواقعی که اجرای بدون درز اجباری است استفاده می شود.

API 5L به طور معمول برای لوله های فولادی بدون درز و لوله های فولادی جوش داده شده استفاده می شود، اما ASTM A106 مخصوص لوله های فولادی کربن بدون درز است که می تواند برای خدمات در دمای بالا و فشار بالا استفاده شود.

لوله A106 مواد استاندارد آمریکایی است، شامل سه درجه A، B، C، مواد تشکیل دهنده A106 A کربن و سیلیکون، درجه استحکام کششی 330 مگاپاسکال است. مواد تشکیل دهنده A106 B کربن، منگنز و سیلیکون، درجه استحکام کششی 415 مگاپاسکال است.

هیچ تفاوتی بین مواد طراحی لوله A106 و SA106 وجود ندارد، زیرا نسخه 2013 فصل مواد ASME II اشاره کرده است که SA106 با ASTM A106 مطابقت دارد، علاوه بر این، SA106 یک گرید از ASME آمریکایی است و A106 یک گرید است از درجه ASTM.

لوله بدون درز پر فشار ASTM A106 (ASME SA106) گرید B در نیروگاه‌ها، بویلرها، کارخانه‌های پتروشیمی، پالایشگاه‌های نفت و گاز و کشتی‌هایی که لوله‌کشی باید سیالات و گازهایی را که فشار و دماهای بالایی از خود نشان می‌دهند منتقل کند، استفاده می‌شود.

ASTM A105 (همچنین به عنوان ASME SA 105 شناخته می شود) اجزای لوله های فولادی کربن فورج بدون درز را برای استفاده در سیستم های فشار در سرویس های محیطی و دمای بالا پوشش می دهد.

A333 Gr6 معمولاً برای لوله کشی پرفشار گاز فشرده استفاده می شود، جایی که انتظار می رود ترک عواقب فاجعه باری داشته باشد. ASTM A333 یک لوله فولادی کربن با دمای پایین است اما 106 اینطور نیست. لوله فشار بدون درز ASTM A106 باید در دمای زیر 430 درجه سانتیگراد استفاده شود.
