استاندارد فلنج ها — راهنمای ASME ، DIN و جداول ابعاد
فلنج چیست
فلنج ها قطعات فولادی می باشند که برای برقراری اتصال به کار می روند و می توانند لوله را به اقلام پایپینگی دیگر از جمله لرزه گیر ، شیرآلات و … متصل کنند . استاندارد انواع فلنج ها را در این مطلب برای شما بصورت کامل توضیح داده ایم.
در استاندارد فلنج ها روش های گوناگونی جهت اتصال لوله و اقلام آن به همدیگر و یا به تجهیزات وجود دارد، مانند جوشکاری و … که یکی از این موارد اتصالات انواع فلنج میباشد (در مقاله ای دیگر با عنوان آرایش انتهایی لوله انواع اتصال به صورت خلاصه توضیح داده خواهد شد).
مزایای روش اتصال به صورت فلنجی چیست ؟
مهمترین دلیل استفاده از این روش، قابلیت جداسازی آن میباشد (Removable) به این معنی که شما در صورتی که دو عدد لوله را مستقیما به یکدیگر جوش دهید، در صورتی که بخواهید آنها را جدا کنید بایستی برشکاری انجام شده و دوباره جوش دهید اما در صورتی که از فلنج ها استفاده کنید، میتوانید با باز و بسته کردن پیچ و مهره ها این کار را انجام دهید.
در این روش به هر دو لوله یک فلنج جوش داده میشود و این دو فلنج از قسمت Flange Face روبروی یکدیگر قرار گرفته و توسط پیچ و مهره ها (Bolts & Nuts) به یکدیگر فشرده و سفت میشوند. جهت جلوگیری از نشتی (Leakage) بین آنها از واشر آب بندی (Gasket) استفاده میشود.
کاربرد انواع فلنج ها در صنعت و تاسیسات
- اتصال لوله به تجهیزات مانند مخازن تحت فشار، پمپ ها ، کمپرسورها و… .
- تغییر متریال در لوله.
- اتصال به شیرها (Valves) و دیگر اقلامی که در مسیر لوله قرار داشته و نیاز به تعمیرات احتمالی وجود دارد.
- اتصال به تجهیزات ابزار دقیق (Instrument devices) که نیاز به تعمیرات احتمالی و یا کالیبراسیون دارند.
- کلیه موارد دیگری که نیاز به جداسازی وجود دارد.
- لازم به ذکر است هزینه این نوع اتصال بسیار بیشتر از جوشکاری بوده اما به دلیل مزیت های اشاره شده بسیار مورد استفاده قرار میگیرد.
استاندارد فلنج ها
کلاس فلنج و استاندارد ابعادی انواع فلنج فولادی و فلنج استیل
انواع فلنج، استاندارد ها، سایز و کلاس و متریال ساخت
½" to 60" #150 to #1500 Wide Range of thickness & Spec. | Range |
---|---|
Weld Neck (WN), Socket Weld (SW), Blind(BL), Threaded(THD), Slip-On(SO), Long Weld Neck (LWN), Spectacle Blind (Spect. BL), Spade & Spacer, Orifice | Type |
ASME B16.47 series A/B, ASME B16.5, ASME B16.36, ASME B16.48, MSS-SP-44, MSS-SP-25, DIN EN1092-1 | Standards |
ASTM A105, ASTM A350 (LF2, LF6, ...), ASTM A694 (F60, F65, ...), ASTM A182 (F304H, F304, F304L, F316H, F316, F316L), ASTM A516 (Gr.60,65,70), Any Type of Carbon Steel, Alloy Steel and Stainless Steel. | Materials & Grades |
Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Male & Female (M&F), Tongue and Groove (T&G) | Face Type |
برای شناسایی انواع فلنج و دانستن ابعاد و اندازه آنها می بایست از یک مرجع بین المللی استفاده شود زیرا برای مقابل هم قرار گرفتن فلنج ها و پیچ و مهره شدن انها نیاز می باشد که اندازه سوراخ ها و ابعاد انها را بدانیم :
1. رده بندی فشار مطابق استاندارد ASME B16.5 :
مطابق این استاندارد فلنجهای فولادی وآلیاژهای آن به كلاسهای 150-300-400-600-900-1500-2500 تقسیم بندی می شوند كه این اعداد ماكزیمم فشار برحسب PSI بوده كه فلنجها در حداكثر دمای مجاز می توانند تحمل كنند ومعمولا فشار كاركرد حدود 2.4 برابر اعداد فوق می باشد (رابطه فشار با دما برای جنسهای مختلف در استاندارد فوق مشخص گردیده است) .
2. رده بندی فشار مطابق استاندارد DIN :
در این استاندارد فشار تحمل فلنجهای فولادی وآلیاژهای آن با PN نشان داده شده كه این نشان دهنده فشار اسمی بر حسب BAR می باشد . استاندارد مورد نظر برای انواع فلنج ها بر اساس PN مطابق DIN 2527 می باشد که شامل فلنج هایی با فشار 10 بار ، 16 بار ، 20 بار و … می باشد .
3. رده بندی فشار براساس استاندارد (API (6A-6B-6BX :
این نوع فلنجها دارای تحمل فشار بیشتری نسبت به فلنجهای گروهANSI بوده وبه كلاسهای 5000-3000-2000-15000-10000 رده بندی می گردند.
جدول رده بندی فلنج Class of Flanges
PN (bar) | Class (psi) |
---|---|
20 | 150 |
50 | 300 |
68 | 400 |
100 | 600 |
150 | 900 |
250 | 1500 |
420 | 2500 |
استاندارد انواع فلنج
½" to 60" #150 to #1500 Wide Range of thickness & Spec. | Range |
---|---|
Weld Neck (WN), Socket Weld (SW), Blind(BL), Threaded(THD), Slip-On(SO), Long Weld Neck (LWN), Spectacle Blind (Spect. BL), Spade & Spacer, Orifice | Type |
ASME B16.47 series A/B, ASME B16.5, ASME B16.36, ASME B16.48, MSS-SP-44, MSS-SP-25, DIN EN1092-1 | Standards |
ASTM A105, ASTM A350 (LF2, LF6, ...), ASTM A694 (F60, F65, ...), ASTM A182 (F304H, F304, F304L, F316H, F316, F316L), ASTM A516 (Gr.60,65,70), Any Type of Carbon Steel, Alloy Steel and Stainless Steel. | Materials & Grades |
Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Male & Female (M&F), Tongue and Groove (T&G) | Face Type |

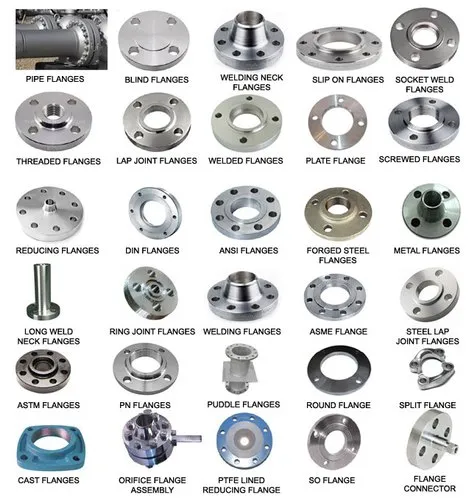

انواع فلنج
فلنج گلودار

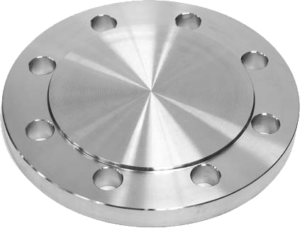

فلنج کور
فلنج ساکت ولد

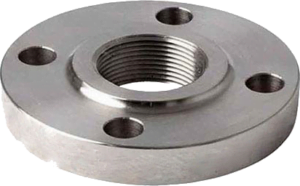

فلنج رزوه ای
فلنج اسلیپون

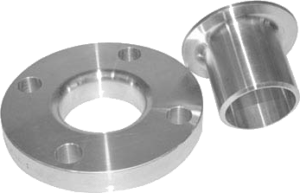

فلنج لپ جوینت
فلنج گردن بلند

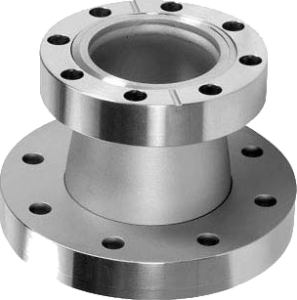

فلنج کاهنده
فلنج رینگ جوینت
فلنج کور عینکی
فلنج گلودار
فلنج گلودار (Weld Neck Flange) نوعی از فلنج بوده که دارای گردنی مخروطی شکل و متصل به مرکز خود است. وجود این گردن مخروطی شکل که وجه تمایز و عاملی برای تشخیص فلنج گلودار از سایر فلنجها است، سبب تقویت این نوع فلنج در برابر فشار و دماهای بالا نیز میشود.
فلنجهای گلودار از سایز 1.2 اینچ تا 56 اینچ و مطابق استاندارد ANSI در کلاسهای 150، 300، 600، 900 و 1500 ساخته میشوند.
ابعاد فلنج گردن دار جوشی کلاس 150
Kg. APPROX | N. FORI HOLES | FORI HOL E S | B STD | R | RF | Y | K | A | X | C | O | DN | Co d. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.5 | 4 | 15.7 | 15.7 | 35.0 | 1.5 | 47.7 | 60.4 | 21.3 | 30.2 | 11.1 | 88.9 | 1.2 | FSWN150 21 |
0.7 | 4 | 15.7 | 20.8 | 42.9 | 1.5 | 52.3 | 69.8 | 26.6 | 38.1 | 12.7 | 98.5 | 3.4 | FSWN150 27 |
1.1 | 4 | 15.7 | 26.6 | 50.8 | 1.5 | 55.6 | 79.2 | 33.5 | 49.2 | 14.2 | 107.9 | 1" | FSWN150 33 |
1.5 | 4 | 15.7 | 35.0 | 63.5 | 1.5 | 57.1 | 88.9 | 42.1 | 58.6 | 15.7 | 117.3 | 1"1/4 | FSWN150 42 |
1.8 | 4 | 15.7 | 40.8 | 73.1 | 1.5 | 61.9 | 98.5 | 48.2 | 65.0 | 17.5 | 127.0 | 1"1/2 | FSWN150 48 |
2.7 | 4 | 19.0 | 52.4 | 91.9 | 1.5 | 63.5 | 120.6 | 60.4 | 77.7 | 19.0 | 152.4 | 2" | FSWN150 60 |
4.4 | 4 | 19.0 | 62.7 | 104.6 | 1.5 | 69.8 | 139.7 | 73.1 | 90.4 | 22.3 | 177.8 | 2"1/2 | FSWN150 73 |
5.2 | 4 | 19.0 | 77.9 | 127.0 | 1.5 | 69.8 | 152.4 | 88.9 | 107.9 | 23.8 | 190.5 | 3" | FSWN150 89 |
7.5 | 8 | 19.0 | 102.3 | 157.2 | 1.5 | 76.2 | 190.5 | 114.3 | 134.8 | 23.8 | 228.6 | 4" | FSWN151 14 |
9.2 | 8 | 22.3 | 128.2 | 185.6 | 1.5 | 88.9 | 215.9 | 141.2 | 163.5 | 23.8 | 254.0 | 5" | FSWN151 41 |
11.0 | 8 | 22.3 | 154.1 | 215.9 | 1.5 | 88.9 | 241.3 | 168.4 | 192.0 | 25.4 | 279.4 | 6" | FSWN151 68 |
18.3 | 8 | 22.3 | 202.7 | 269.7 | 1.5 | 101.6 | 298.4 | 219.2 | 246.1 | 28.4 | 342.9 | 8" | FSWN152 19 |
25.0 | 12 | 25.4 | 254.5 | 323.8 | 1.5 | 101.6 | 361.9 | 273.0 | 304.8 | 30.2 | 406.4 | 10" | FSWN152 73 |
39.0 | 12 | 25.4 | - | 381.0 | 1.5 | 114.3 | 431.8 | 323.8 | 365.2 | 31.7 | 482.6 | 12" | FSWN153 23 |
51.0 | 12 | 28.4 | - | 412.7 | 1.5 | 127.0 | 476.2 | 355.6 | 400.0 | 35.0 | 533.4 | 14" | FSWN153 55 |
60.0 | 16 | 28.4 | - | 469.9 | 1.5 | 127.0 | 539.7 | 406.4 | 457.2 | 36.5 | 596.9 | 16" | FSWN154 06 |
71.0 | 16 | 31.7 | - | 533.4 | 1.5 | 139.7 | 577.8 | 457.2 | 504.9 | 39.6 | 635.0 | 18" | FSWN154 55 |
88.0 | 20 | 31.7 | - | 584.2 | 1.5 | 144.5 | 635.0 | 508.0 | 558.8 | 42.9 | 698.5 | 20" | FSWN155 08 |
119.0 | 20 | 35.0 | - | 692.1 | 1.5 | 152.4 | 749.3 | 609.6 | 663.4 | 47.7 | 812.8 | 24" | FSWN156 09 |
فلنج اسلیپون

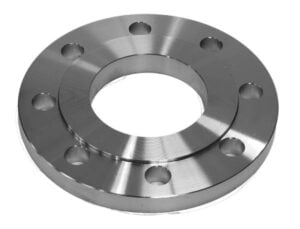

فلنج اسلیپون (Slip On Flange) یکی از فلنجهای رایج و پرکاربرد در صنعت است. این فلنج مانند سایر فلنجها بهوسیله جوشکاری به لوله متصل میشود. جهت متصل کردن لوله و فلنج اسلیپون، ابتدا لوله در درون فلنج قرار میگیرد و سپس از داخل و خارج به روش Fillet جوشکاری میشود تا آببندی بهتری داشته باشند. فلنجهای اسلیپون نسبت به فلنجهای گلودار ارزانتر هستند اما به علت جوشکاری بیشتر، هزینه تمامشده نهایی بیشتری دارند. فلنجهای اسلیپون از سایز 1.2 تا 60 اینچ و در کلاسهای 150 تا 2500 ساخته میشوند.
استاندارد ساخت و طراحی | متریال | کلاس فشاری | صورت فلنج (face) |
ASME / ANSI B16.5 | A105 | 150 | RF |
BS 3293 | A350 LF2 | 300 | RTJ |
DIN 86029 | A182 | 400 | FF |
F304 | 600 | ||
F304L | 900 | ||
F316 | 1500 | ||
F316L | 2500 | ||
F321 | |||
F11 | |||
F12 |
فلنج اسلیپون کلاس 150
Co D. | DN | O | C | X | K | Y | RF | R | B | ɸ FORI HOLES | N. FORI HOLES | Kg.APPROX |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FSSO15021 | 1.2 | 88.9 | 11.1 | 30.2 | 60.4 | 15.7 | 1.5 | 35.0 | 22.3 | 15.7 | 4 | 0.4 |
FSSO15027 | 3.4 | 98.5 | 12.7 | 38.1 | 69.8 | 15.7 | 1.5 | 42.9 | 27.6 | 15.7 | 4 | 0.7 |
FSSO15033 | 1" | 107.9 | 14.2 | 49.2 | 79.2 | 17.5 | 1.5 | 50.8 | 34.5 | 15.7 | 4 | 0.8 |
FSSO15042 | 1"1/4 | 117.3 | 15.7 | 58.6 | 88.9 | 20.5 | 1.5 | 63.5 | 43.1 | 15.7 | 4 | 1.1 |
FSSO15048 | 1"1/2 | 127.0 | 17.5 | 65.0 | 98.5 | 22.3 | 1.5 | 73.1 | 49.5 | 15.7 | 4 | 1.4 |
FSSO15060 | 2" | 152.4 | 19.0 | 77.7 | 120.6 | 25.4 | 1.5 | 91.9 | 61.9 | 19.0 | 4 | 2.2 |
FSSO15073 | 2"1/2 | 177.8 | 22.3 | 90.4 | 139.7 | 28.4 | 1.5 | 104.6 | 74.6 | 19.0 | 4 | 3.6 |
FSSO15089 | 3" | 190.5 | 23.8 | 107.9 | 152.4 | 30.2 | 1.5 | 127.0 | 90.6 | 19.0 | 4 | 4.1 |
FSSO15114 | 4" | 228.6 | 23.8 | 134.8 | 190.5 | 33.2 | 1.5 | 157.2 | 116.0 | 19.0 | 8 | 5.6 |
FSSO15141 | 5" | 254.0 | 23.8 | 163.5 | 215.9 | 36.5 | 1.5 | 185.6 | 143.7 | 22.3 | 8 | 6.3 |
FSSO15168 | 6" | 279.4 | 25.4 | 192.0 | 241.3 | 39.6 | 1.5 | 215.9 | 170.6 | 22.3 | 8 | 7.5 |
FSSO15219 | 8" | 342.9 | 28.4 | 246.1 | 298.4 | 44.4 | 1.5 | 269.7 | 221.4 | 22.3 | 8 | 12.6 |
FSSO15273 | 10" | 406.4 | 30.2 | 304.8 | 361.9 | 49.2 | 1.5 | 323.8 | 276.3 | 25.4 | 12 | 18.5 |
FSSO15323 | 12" | 482.6 | 31.7 | 365.2 | 431.8 | 55.6 | 1.5 | 381.0 | 327.1 | 25.4 | 12 | 28.0 |
FSSO15355 | 14" | 533.4 | 35.0 | 400.0 | 476.2 | 57.1 | 1.5 | 412.7 | 359.1 | 28.4 | 12 | 36.0 |
FSSO15406 | 16" | 596.9 | 36.5 | 457.2 | 539.7 | 63.5 | 1.5 | 469.9 | 410.4 | 28.4 | 16 | 45.0 |
FSSO15455 | 18" | 635.0 | 39.6 | 504.9 | 577.8 | 68.3 | 1.5 | 533.4 | 461.7 | 31.7 | 16 | 50.0 |
FSSO15508 | 20" | 698.5 | 42.9 | 558.8 | 635.0 | 73.1 | 1.5 | 584.2 | 513.0 | 31.7 | 20 | 64.0 |
FSSO15609 | 24" | 812.8 | 47.7 | 663.4 | 749.3 | 82.5 | 1.5 | 692.1 | 615.9 | 31.7 | 20 | 89.0 |
فلنج اسلیپون کلاس 300
Co D. | DN | O | C | X | K | Y | RF | R | B | ɸ FORI HOLES | N. FORI HOLES | Kg.APPROX |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FSSO30021 | 1.2 | 95.2 | 14.2 | 38.1 | 66.5 | 22.3 | 1.5 | 35.0 | 22.3 | 15.7 | 4 | 0.4 |
FSSO30027 | 3.4 | 117.3 | 15.7 | 47.7 | 82.5 | 25.4 | 1.5 | 42.9 | 27.6 | 15.7 | 4 | 0.7 |
FSSO30033 | 1" | 123.9 | 17.5 | 53.8 | 88.9 | 26.9 | 1.5 | 50.8 | 34.5 | 15.7 | 4 | 0.8 |
FSSO30042 | 1"1/4 | 133.3 | 19.0 | 63.5 | 98.5 | 26.9 | 1.5 | 63.5 | 43.1 | 15.7 | 4 | 1.1 |
FSSO30048 | 1"1/2 | 155.4 | 20.5 | 69.8 | 114.3 | 30.2 | 1.5 | 73.1 | 49.5 | 15.7 | 4 | 1.4 |
FSSO30060 | 2" | 165.1 | 22.3 | 84.0 | 127.0 | 33.2 | 1.5 | 91.9 | 61.9 | 19.0 | 4 | 2.2 |
FSSO30073 | 2"1/2 | 190.5 | 25.4 | 100.0 | 149.3 | 38.1 | 1.5 | 104.6 | 74.6 | 19.0 | 4 | 3.6 |
FSSO30089 | 3" | 209.5 | 28.4 | 117.3 | 168.1 | 42.9 | 1.5 | 127.0 | 90.6 | 19.0 | 4 | 4.1 |
FSSO30114 | 4" | 254.0 | 31.7 | 146.0 | 200.1 | 47.7 | 1.5 | 157.2 | 116.0 | 19.0 | 8 | 5.6 |
FSSO30141 | 5" | 279.4 | 35.0 | 177.8 | 234.9 | 50.8 | 1.5 | 185.6 | 143.7 | 22.3 | 8 | 6.3 |
FSSO30168 | 6" | 317.5 | 36.5 | 206.2 | 269.7 | 52.3 | 1.5 | 215.9 | 170.6 | 22.3 | 8 | 7.5 |
FSSO30219 | 8" | 381.0 | 41.1 | 260.3 | 330.2 | 61.9 | 1.5 | 269.7 | 221.4 | 22.3 | 8 | 12.6 |
FSSO30273 | 10" | 444.5 | 47.7 | 320.5 | 387.3 | 66.5 | 1.5 | 323.8 | 276.3 | 25.4 | 12 | 18.5 |
FSSO30323 | 12" | 520.7 | 50.8 | 374.6 | 450.8 | 73.1 | 1.5 | 381.0 | 327.1 | 25.4 | 12 | 28.0 |
FSSO30355 | 14" | 584.2 | 53.8 | 425.4 | 514.3 | 76.2 | 1.5 | 412.7 | 359.1 | 28.4 | 12 | 36.0 |
FSSO30406 | 16" | 647.7 | 57.1 | 482.6 | 571.5 | 82.5 | 1.5 | 469.9 | 410.4 | 28.4 | 16 | 45.0 |
FSSO30455 | 18" | 711.2 | 60.4 | 533.4 | 628.6 | 88.9 | 1.5 | 533.4 | 461.7 | 31.7 | 16 | 50.0 |
FSSO30508 | 20" | 774.7 | 63.5 | 587.2 | 685.8 | 95.2 | 1.5 | 584.2 | 513.0 | 31.7 | 20 | 64.0 |
FSSO30609 | 24" | 914.4 | 69.8 | 701.5 | 812.8 | 106.4 | 1.5 | 692.1 | 615.9 | 31.7 | 20 | 89.0 |
فلنج اسلیپون کلاس 400
Co D. | DN | O | C | X | K | Y | RF | R | B | ɸ FORI HOLES | N. FORI HOLES | Kg.APPROX |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FSSO40021 | 1.2 | - | - | - | - | - | - | - | - | - | - | - |
FSSO40027 | 3.4 | - | - | - | - | - | - | - | - | - | - | - |
FSSO40033 | 1" | - | - | - | - | - | - | - | - | - | - | - |
FSSO40042 | 1"1/4 | - | - | - | - | - | - | - | - | - | - | - |
FSSO40048 | 1"1/2 | - | - | - | - | - | - | - | - | - | - | - |
FSSO40060 | 2" | - | - | - | - | - | - | - | - | - | - | - |
FSSO40073 | 2"1/2 | - | - | - | - | - | - | - | - | - | - | - |
FSSO40089 | 3" | - | - | - | - | - | - | - | - | - | - | - |
FSSO40114 | 4" | 254.0 | 35.0 | 146.0 | 200.1 | 50.8 | 6.3 | 157.2 | 116.0 | 25.4 | 8 | 11.5 |
FSSO40141 | 5" | 279.4 | 38.1 | 177.8 | 234.9 | 53.8 | 6.3 | 185.6 | 143.7 | 25.4 | 8 | 14.5 |
FSSO40168 | 6" | 317.5 | 41.1 | 206.2 | 269.7 | 57.1 | 6.3 | 215.9 | 170.6 | 25.4 | 12 | 19.0 |
FSSO40219 | 8" | 381.0 | 47.7 | 260.3 | 330.2 | 68.3 | 6.3 | 269.7 | 221.4 | 28.4 | 12 | 29.0 |
FSSO40273 | 10" | 444.5 | 53.8 | 320.5 | 387.3 | 73.1 | 6.3 | 323.8 | 276.3 | 31.7 | 16 | 39.5 |
FSSO40323 | 12" | 520.7 | 57.1 | 374.6 | 450.8 | 79.2 | 6.3 | 381.0 | 327.1 | 35.0 | 16 | 58.0 |
FSSO40355 | 14" | 584.2 | 60.4 | 425.4 | 514.3 | 84 | 6.3 | 412.7 | 359.1 | 35.0 | 20 | 82.0 |
FSSO40406 | 16" | 647.7 | 63.5 | 482.6 | 571.5 | 93.7 | 6.3 | 469.9 | 410.4 | 38.1 | 20 | 105.0 |
FSSO40455 | 18" | 711.2 | 66.5 | 533.4 | 628.6 | 98.5 | 6.3 | 533.4 | 461.7 | 38.1 | 24 | 126.0 |
FSSO40508 | 20" | 774.7 | 69.8 | 587.2 | 685.8 | 101.6 | 6.3 | 584.2 | 513.0 | 41.1 | 24 | 152.0 |
FSSO40609 | 24" | 914.4 | 76.2 | 701.5 | 812.8 | 114.3 | 6.3 | 692.1 | 615.9 | 47.7 | 24 | 232.0 |
فلنج اسلیپون کلاس 600
Co D. | DN | O | C | X | K | Y | RF | R | B | ɸ FORI HOLES | N. FORI HOLES | Kg.APPROX |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FSSO60021 | 1.2 | 95.2 | 14.2 | 38.1 | 66.5 | 22.3 | 6.3 | 35.0 | 22.3 | 15.7 | 4 | 0.8 |
FSSO60027 | 3.4 | 117.3 | 15.7 | 47.7 | 82.5 | 25.4 | 6.3 | 42.9 | 27.6 | 19.0 | 4 | 1.4 |
FSSO60033 | 1" | 123.9 | 17.5 | 53.8 | 88.9 | 26.9 | 6.3 | 50.8 | 34.5 | 19.0 | 4 | 1.6 |
FSSO60042 | 1"1/4 | 133.3 | 20.5 | 63.5 | 98.5 | 28.4 | 6.3 | 63.5 | 43.1 | 19.0 | 4 | 2.1 |
FSSO60048 | 1"1/2 | 155.4 | 22.3 | 69.8 | 114.3 | 31.7 | 6.3 | 73.1 | 49.5 | 22.3 | 4 | 3.1 |
FSSO60060 | 2" | 165.1 | 25.4 | 84.0 | 127.0 | 36.5 | 6.3 | 91.9 | 61.9 | 19.0 | 8 | 3.7 |
FSSO60073 | 2"1/2 | 190.5 | 28.4 | 100.0 | 149.3 | 41.1 | 6.3 | 104.6 | 74.6 | 22.3 | 8 | 5.4 |
FSSO60089 | 3" | 209.5 | 31.7 | 117.3 | 168.1 | 45.9 | 6.3 | 127.0 | 90.6 | 22.3 | 8 | 7.3 |
FSSO60114 | 4" | 254.0 | 38.1 | 152.4 | 215.9 | 53.8 | 6.3 | 157.2 | 116.0 | 25.4 | 8 | 15.8 |
FSSO60141 | 5" | 279.4 | 44.4 | 188.9 | 266.7 | 60.4 | 6.3 | 185.6 | 143.7 | 28.4 | 8 | 24.5 |
FSSO60168 | 6" | 317.5 | 47.7 | 222.2 | 292.1 | 66.5 | 6.3 | 215.9 | 170.6 | 28.4 | 12 | 29.5 |
FSSO60219 | 8" | 381.0 | 55.6 | 273.0 | 349.2 | 76.2 | 6.3 | 269.7 | 221.4 | 31.7 | 12 | 43.0 |
FSSO60273 | 10" | 444.5 | 63.5 | 342.9 | 431.8 | 85.8 | 6.3 | 323.8 | 276.3 | 35.0 | 16 | 70.0 |
FSSO60323 | 12" | 520.7 | 66.5 | 400.0 | 488.9 | 91.9 | 6.3 | 381.0 | 327.1 | 35.0 | 16 | 86.0 |
FSSO60355 | 14" | 584.2 | 69.8 | 431.8 | 527.0 | 93.7 | 6.3 | 412.7 | 359.1 | 38.1 | 20 | 100.0 |
FSSO60406 | 16" | 647.7 | 76.2 | 495.3 | 603.2 | 106.4 | 6.3 | 469.9 | 410.4 | 41.1 | 20 | 142.0 |
FSSO60455 | 18" | 711.2 | 82.5 | 546.1 | 654.0 | 117.3 | 6.3 | 533.4 | 461.7 | 44.4 | 24 | 175.0 |
FSSO60508 | 20" | 774.7 | 88.9 | 609.6 | 723.9 | 127.0 | 6.3 | 584.2 | 513.0 | 44.4 | 24 | 232.0 |
FSSO60609 | 24" | 914.4 | 101.6 | 717.5 | 838.2 | 139.7 | 6.3 | 692.1 | 615.9 | 50.8 | 24 | 330.0 |
فلنج اسلیپون کلاس 900
Co D. | DN | O | C | X | K | Y | RF | R | B | ɸ FORI HOLES | N. FORI HOLES | Kg.APPROX |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FSSO90021 | 1.2 | - | - | - | - | - | - | - | - | - | - | - |
FSSO90027 | 3.4 | - | - | - | - | - | - | - | - | - | - | - |
FSSO90033 | 1" | - | - | - | - | - | - | - | - | - | - | - |
FSSO90042 | 1"1/4 | - | - | - | - | - | - | - | - | - | - | - |
FSSO90048 | 1"1/2 | - | - | - | - | - | - | - | - | - | - | - |
FSSO90060 | 2" | - | - | - | - | - | - | - | - | - | - | - |
FSSO90073 | 2"1/2 | - | - | - | - | - | - | - | - | - | - | - |
FSSO90089 | 3" | 241.3 | 38.1 | 127.0 | 190.5 | 53.8 | 6.3 | 127.0 | 90.6 | 25.4 | 8 | 11.6 |
FSSO90114 | 4" | 292.1 | 44.4 | 158.7 | 234.9 | 69.8 | 6.3 | 157.2 | 116.0 | 31.7 | 8 | 19.8 |
FSSO90141 | 5" | 349.2 | 50.8 | 19.5 | 279.4 | 79.2 | 6.3 | 185.6 | 143.7 | 35.0 | 8 | 32.0 |
FSSO90168 | 6" | 381.0 | 55.6 | 234.9 | 317.5 | 85.8 | 6.3 | 215.9 | 170.6 | 31.7 | 12 | 41.2 |
FSSO90219 | 8" | 469.9 | 63.5 | 298.4 | 393.7 | 101.6 | 6.3 | 269.7 | 221.4 | 38.1 | 12 | 78.0 |
FSSO90273 | 10" | 546.1 | 69.8 | 368.3 | 469.9 | 107.9 | 6.3 | 323.8 | 276.3 | 38.1 | 16 | 110.0 |
FSSO90323 | 12" | 609.6 | 79.2 | 419.1 | 533.4 | 117.3 | 6.3 | 381.0 | 327.1 | 38.1 | 16 | 149.0 |
FSSO90355 | 14" | 641.3 | 85.8 | 450.8 | 558.8 | 130.0 | 6.3 | 412.7 | 359.1 | 41.1 | 20 | 181.0 |
FSSO90406 | 16" | 704.8 | 88.9 | 508.0 | 615.9 | 133.3 | 6.3 | 469.9 | 410.4 | 44.4 | 20 | 194.0 |
FSSO90455 | 18" | 787.4 | 101.6 | 565.1 | 685.8 | 152.4 | 6.3 | 533.4 | 461.7 | 50.8 | 20 | 274.0 |
FSSO90508 | 20" | 857.2 | 107.9 | 622.3 | 749.3 | 158.7 | 6.3 | 584.2 | 513.0 | 53.8 | 20 | 332.0 |
FSSO90609 | 24" | 1041.4 | 139.7 | 749.3 | 901.7 | 203.2 | 6.3 | 692.1 | 615.9 | 66.5 | 20 | 637.0 |
Co D. | DN | O | C | X | K | Y | RF | R | B | ɸ FORI HOLES | N. FORI HOLES | Kg.APPROX |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FSSO150021 | 1.2 | 120.6 | 22.3 | 38.1 | 82.5 | 31.7 | 6.3 | 35.0 | 22.3 | 22.3 | 4 | 1.7 |
FSSO150027 | 3.4 | 130.0 | 25.4 | 44.4 | 88.9 | 35.0 | 6.3 | 42.9 | 27.6 | 22.3 | 4 | 2.3 |
FSSO150033 | 1" | 149.3 | 28.4 | 52.3 | 101.6 | 41.1 | 6.3 | 50.8 | 34.5 | 25.4 | 4 | 3.4 |
FSSO150042 | 1"1/4 | 158.7 | 28.4 | 63.5 | 11.2 | 41.1 | 6.3 | 63.5 | 43.1 | 25.4 | 4 | 3.9 |
FSSO150048 | 1"1/2 | 177.8 | 31.7 | 69.8 | 123.9 | 44.4 | 6.3 | 73.1 | 49.5 | 28.4 | 4 | 5.4 |
FSSO150060 | 2" | 215.9 | 38.1 | 104.6 | 165.1 | 57.1 | 6.3 | 91.9 | 61.9 | 25.4 | 8 | 9.8 |
FSSO150073 | 2"1/2 | 244.3 | 41.1 | 123.9 | 190.5 | 63.5 | 6.3 | 104.6 | 74.6 | 28.4 | 8 | 13.7 |
FSSO150089 | 3" | 266.7 | 47.7 | 133.3 | 203.2 | - | 6.3 | 127.0 | - | 31.7 | 8 | 18.0 |
FSSO1500114 | 4" | 311.1 | 53.8 | 162.0 | 241.3 | - | 6.3 | 157.2 | - | 35.0 | 8 | 27.8 |
FSSO1500141 | 5" | 374.6 | 73.1 | 196.8 | 292.1 | - | 6.3 | 185.6 | - | 41.1 | 8 | 52.0 |
FSSO1500168 | 6" | 393.7 | 82.5 | 228.6 | 317.5 | - | 6.3 | 215.9 | - | 38.1 | 12 | 61.0 |
FSSO1500219 | 8" | 482.6 | 91.9 | 292.1 | 393.7 | - | 6.3 | 269.7 | - | 44.4 | 12 | 104.0 |
FSSO1500273 | 10" | 584.2 | 107.9 | 368.3 | 482.6 | - | 6.3 | 323.8 | - | 50.8 | 12 | 175.0 |
FSSO1500323 | 12" | 673.1 | 123.9 | .450.8 | 571.5 | - | 6.3 | 381.0 | - | 53.8 | 16 | 264.0 |
FSSO1500355 | 14" | 749.3 | 133.3 | 495.3 | 635.0 | - | 6.3 | 412.7 | - | 60.4 | 16 | - |
FSSO1500406 | 16" | 825.5 | 146.0 | 552.4 | 704.8 | - | 6.3 | 469.9 | - | 66.5 | 16 | - |
FSSO1500455 | 18" | 914.4 | 162.0 | 596.9 | 774.7 | - | 6.3 | 533.4 | - | 73.1 | 16 | - |
FSSO1500508 | 20" | 984.2 | 177.8 | 641.3 | 831.8 | - | 6.3 | 584.2 | - | 79.2 | 16 | - |
FSSO1500609 | 24" | 1168.4 | 203.2 | 762.0 | 990.6 | - | 6.3 | 692.1 | - | 91.9 | 16 | - |
فلنج ساکت ولد
فلنج ساکت جوشی (Socket Weld Flange) بیشتر در سایزهای کوچک با قطر حداکثر 2 اینچ و در فشارهای بالا استفاده میشود. آنها در داخل خود دارای پله ای بوده که محل قرارگیری لولهها هستند و قطر داخل فلنج را هماندازهی قطر لوله میکند. جهت اتصال فلنج و لوله، پس از قرارگیری لوله در داخل فلنجهای ساکت جوشی، از بیرون جوشکاری فیلت (Fillet Weld) انجام میشود.
مطابق استاندارد ANSI B16. 34 آنها به کلاسهای 150، 300، 600، 900، 1500 و 2500 تقسیم میشوند.
متریالهای ASTM A105، ASTM A350، ASTM A182 F304 و ASTM A182 F316 از پرکاربردترین متریالهای ساخت فلنج ساکت جوشی هستند.
ابعاد فلنج ساکت ولد کلاس 150
اندازه | D | X | G | t | B1 | B2 | T2 | Y | قطر سوراخ پیچ ها | سوراخ ها | قطر سوراخ | قطر پیچ ها | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1.2 | 89 | 30.2 | 35.1 | 11.2 | 15.7 | 22.4 | 15.7 | 9.7 | 60.5 | 4 | 15.7 | 1.2 | |
3.4 | 99 | 38.1 | 42.9 | 12.7 | 20.8 | 27.7 | 15.7 | 11.2 | 69.9 | 4 | 15.7 | 1.2 | |
1 | 108 | 49.3 | 50.8 | 14.2 | 26.7 | 34.5 | 17.5 | 12.7 | 79.2 | 4 | 15.7 | 1.2 | |
1¼ | 117 | 58.7 | 63.5 | 15.7 | 35.1 | 43.2 | 20.6 | 14.2 | 88.9 | 4 | 15.7 | 1.2 | |
1½ | 127 | 65.0 | 73.2 | 17.5 | 40.9 | 49.5 | 22.4 | 15.7 | 98.6 | 4 | 15.7 | 1.2 | |
2 | 152 | 77.7 | 91.9 | 19.1 | 52.6 | 62.0 | 25.4 | 17.5 | 120.7 | 4 | 19.1 | 5.8 | |
2½ | 178 | 90.4 | 104.6 | 22.4 | 62.7 | 74.7 | 28.4 | 19.1 | 139.7 | 4 | 19.1 | 5.8 | |
3 | 191 | 108.0 | 127.0 | 23.9 | 78.0 | 90.7 | 30.2 | 20.6 | 152.4 | 4 | 19.1 | 5.8 | |
3½ | 216 | 122.2 | 139.7 | 23.9 | 90.2 | 103.4 | 31.8 | 22.4 | 177.8 | 8 | 19.1 | 5.8 | |
4 | 229 | 134.9 | 157.2 | 23.9 | 102.4 | 116.1 | 33.3 | 23.9 | 190.5 | 8 | 19.1 | 5.8 | |
5 | 254 | 163.6 | 185.7 | 23.9 | 128.3 | 143.8 | 36.6 | 23.9 | 215.9 | 8 | 22.4 | 3.4 | |
6 | 279 | 192.0 | 215.9 | 25.4 | 154.2 | 170.7 | 39.6 | 26.9 | 241.3 | 8 | 22.4 | 3.4 | |
8 | 343 | 246.1 | 269.7 | 28.4 | 202.7 | 221.5 | 44.5 | 31.8 | 298.5 | 8 | 22.4 | 3.4 | |
10 | 406 | 304.8 | 323.9 | 30.2 | 254.5 | 276.4 | 49.3 | 33.3 | 362.0 | 12 | 25.4 | 7.8 | |
12 | 483 | 365.3 | 381.0 | 31.8 | 304.8 | 327.2 | 55.6 | 39.6 | 431.8 | 12 | 25.4 | 7.8 | |
14 | 533 | 400.1 | 412.8 | 35.1 | 336.6 | 359.2 | 57.2 | 41.4 | 476.3 | 12 | 28.4 | 1 | |
16 | 597 | 457.2 | 469.9 | 36.6 | 387.4 | 410.5 | 63.5 | 44.5 | 539.8 | 16 | 28.4 | 1 | |
18 | 635 | 505.0 | 533.4 | 39.6 | 438.2 | 461.8 | 68.3 | 49.3 | 577.9 | 16 | 31.8 | 11.8 | |
20 | 699 | 558.8 | 584.2 | 42.9 | 489.0 | 513.1 | 73.2 | 54.1 | 635.0 | 20 | 31.8 | 11.8 | |
24 | 813 | 663.4 | 692.2 | 47.8 | 590.6 | 616.0 | 82.6 | 63.5 | 749.3 | 20 | 35.1 | 1¼ |
ابعاد فلنج جوشی ساکت ولد کلاس 300
اندازه | D | X | G | t | B1 | B2 | T2 | Y | قطر سوراخ پیچ ها | سوراخ ها | قطر سوراخ | قطر پیچ ها |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1.2 | 95 | 38.1 | 35.1 | 14.2 | 15.7 | 22.4 | 22.4 | 9.7 | 66.5 | 4 | 15.7 | 1.2 |
3.4 | 117 | 47.8 | 42.9 | 15.7 | 20.8 | 27.7 | 25.4 | 11.2 | 82.6 | 4 | 19.1 | 5.8 |
1 | 124 | 53.8 | 50.8 | 17.5 | 26.7 | 34.5 | 26.9 | 12.7 | 88.9 | 4 | 19.1 | 5.8 |
1¼ | 133 | 63.5 | 63.5 | 19.1 | 35.1 | 43.2 | 26.9 | 14.2 | 98.6 | 4 | 19.1 | 5.8 |
1½ | 155 | 69.9 | 73.2 | 20.6 | 40.9 | 49.5 | 30.2 | 15.7 | 114.3 | 4 | 22.4 | 3.4 |
2 | 165 | 84.1 | 91.9 | 22.4 | 52.6 | 62.0 | 33.3 | 17.5 | 127.0 | 8 | 19.1 | 5.8 |
2½ | 191 | 100.1 | 104.6 | 25.4 | 62.7 | 74.7 | 38.1 | 19.1 | 149.4 | 8 | 22.4 | 3.4 |
3 | 210 | 117.3 | 127.0 | 28.4 | 78.0 | 90.7 | 42.9 | 20.6 | 168.1 | 8 | 22.4 | 3.4 |
3½ | 229 | 133.4 | 139.7 | 30.2 | 90.2 | 103.4 | 44.5 | 22.4 | 184.2 | 8 | 22.4 | 3.4 |
4 | 254 | 146.1 | 157.2 | 31.8 | 102.4 | 116.1 | 47.8 | 23.9 | 200.2 | 8 | 22.4 | 3.4 |
5 | 279 | 177.8 | 185.7 | 35.1 | 128.3 | 143.8 | 50.8 | 23.9 | 235.0 | 8 | 22.4 | 3.4 |
6 | 318 | 206.2 | 215.9 | 36.6 | 154.2 | 170.7 | 52.3 | 26.9 | 269.7 | 12 | 22.4 | 3.4 |
8 | 381 | 260.4 | 269.7 | 41.1 | 202.7 | 221.5 | 62.0 | 31.8 | 330.2 | 12 | 25.4 | 7.8 |
10 | 445 | 320.5 | 323.9 | 47.8 | 254.5 | 276.4 | 66.5 | 33.3 | 387.4 | 16 | 28.4 | 1 |
12 | 521 | 374.7 | 381.0 | 50.8 | 304.8 | 327.2 | 73.2 | 39.6 | 450.9 | 16 | 31.8 | 11.8 |
14 | 584 | 425.5 | 412.8 | 63.8 | 336.6 | 359.2 | 76.2 | 41.4 | 514.4 | 20 | 31.8 | 11.8 |
16 | 648 | 482.6 | 469.9 | 57.2 | 387.4 | 410.5 | 82.6 | 44.5 | 571.5 | 20 | 35.1 | 1¼ |
18 | 711 | 533.4 | 533.4 | 60.5 | 438.2 | 461.8 | 88.9 | 49.3 | 628.7 | 24 | 35.1 | 1¼ |
20 | 775 | 587.2 | 584.2 | 63.5 | 489.0 | 513.1 | 95.3 | 54.1 | 685.8 | 24 | 35.1 | 1¼ |
24 | 914 | 701.5 | 692.2 | 69.9 | 590.6 | 616.0 | 106.4 | 63.5 | 812.8 | 24 | 41.1 | 1½ |
ابعاد فلنج جوشی ساکت ولد کلاس 600
اندازه | D | X | G | t | B2 | T2 | Y | قطر سوراخ پیچ ها | سوراخ ها | قطر سوراخ | قطر پیچ ها |
---|---|---|---|---|---|---|---|---|---|---|---|
1.2 | 95 | 38.1 | 35.1 | 14.2 | 22.4 | 22.4 | 9.7 | 66.5 | 4 | 15.7 | 1.2 |
3.4 | 117 | 47.8 | 42.9 | 15.7 | 27.7 | 25.4 | 11.2 | 82.6 | 4 | 19.1 | 5.8 |
1 | 124 | 53.8 | 50.8 | 17.5 | 34.5 | 26.9 | 12.7 | 88.9 | 4 | 19.1 | 5.8 |
1¼ | 133 | 63.5 | 63.5 | 20.6 | 43.2 | 28.4 | 14.2 | 98.6 | 4 | 19.1 | 5.8 |
1½ | 155 | 69.9 | 73.2 | 22.4 | 49.5 | 31.8 | 15.7 | 114.3 | 4 | 22.4 | 3.4 |
2 | 165 | 84.1 | 91.9 | 25.4 | 62.0 | 36.6 | 17.5 | 127.0 | 8 | 19.1 | 5.8 |
2½ | 191 | 100.1 | 104.6 | 28.4 | 74.7 | 41.1 | 19.1 | 149.4 | 8 | 22.4 | 3.4 |
3 | 210 | 117.3 | 127.0 | 31.8 | 90.7 | 46.0 | 20.6 | 168.1 | 8 | 22.4 | 3.4 |
3½ | 229 | 133.4 | 139.7 | 35.1 | 103.4 | 49.3 | 22.4 | 184.2 | 8 | 25.4 | 7.8 |
4 | 273 | 152.4 | 157.2 | 38.1 | 116.1 | 53.8 | 23.9 | 215.9 | 8 | 25.4 | 7.8 |
5 | 330 | 189.0 | 185.7 | 44.5 | 143.8 | 60.5 | 23.9 | 266.7 | 8 | 28.4 | 1 |
6 | 356 | 222.3 | 215.9 | 47.8 | 170.7 | 66.5 | 26.9 | 292.1 | 12 | 28.4 | 1 |
8 | 419 | 273.1 | 269.7 | 55.6 | 221.5 | 76.2 | 31.8 | 349.3 | 12 | 31.8 | 11.8 |
10 | 508 | 342.9 | 323.9 | 63.5 | 276.4 | 85.9 | 33.3 | 431.8 | 16 | 35.1 | 1¼ |
12 | 559 | 400.1 | 381.0 | 66.5 | 327.2 | 91.9 | 39.6 | 489.0 | 20 | 35.1 | 1¼ |
14 | 603 | 431.8 | 412.8 | 69.9 | 359.2 | 93.7 | 41.4 | 527.1 | 20 | 38.1 | 13.8 |
16 | 686 | 495.3 | 469.9 | 76.2 | 410.5 | 106.4 | 44.5 | 603.3 | 20 | 41.1 | 1½ |
18 | 743 | 546.1 | 533.4 | 82.6 | 461.8 | 117.3 | 49.3 | 654.1 | 20 | 44.5 | 15.8 |
20 | 813 | 609.6 | 584.2 | 88.9 | 513.1 | 127.0 | 54.1 | 723.9 | 24 | 44.5 | 15.8 |
24 | 940 | 717.6 | 692.2 | 101.6 | 616.0 | 139.7 | 63.5 | 838.2 | 24 | 50.8 | 17.8 |
فلنج کور
فلنج کور (Blind Flange) همانند یک دیسک است که جهت مسدود کردن مسیر عبور سیالات در انتهای مسیر خط لوله استفاده میشود به همین دلیل فلنج کور برخلاف سایر فلنجها، مقطعی برای عبور مایعات ندارد. فلنجهای کور نسبت به سایر فلنجها فشار بیشتری را میتوانند تحمل کنند.
استاندارد ابعادی این فلنجها، استاندارد ASME B16.5 است.
فلنجهای کور در کلاسهای 150 تا 1500 تولید میشوند، اما طبق استاندار API کلاسهای 2000، 3000، 5000، 10000 و 15000 به درخواست مشتری قابل ساخت هستند.
فلنج رزوه ای
فلنج رزوه ای (Threaded Flange) که با نام فلنج دنده ای نیز شناخته میشود، دارای رزوه هایی در درون خود است و بهصورت پیچی به لوله موردنظر متصل می گردد.
این فلنج در کلاس های 150 تا 1500 تولیدشده و از لحاظ ابعادی طبق استاندارد ANSI 16.5 تعریف میشود.
در موقعیت هایی که به دلایل گوناگون همچون احتمال رخ دادن انفجار، امکان جوشکاری برای نصب فلنج به لوله و یا شیرآلات وجود ندارد، فلنج رزوهای بهترین انتخاب است.
فلنج لپ جوینت
فلنج لپ جوینت (Lap-joint Flange) یک قطعه صنعتی همانند فلنج اسلیپون (Slip on Flange) است که بر روی بدنه خود جایی برای واشر یا گسکت (Gasket) ندارد. معمولاً فلنج لپ جوینت همراه با کف رینگ (Stub End) استفاده میشود و از این جهت که در تماس مستقیم با هیچ سیالی نیستند، طول عمر بالایی دارند.
این فلنجها به دلیل نداشتن جایی برای قرارگیری گسکت یا واشر بر روی بدنه و استفاده از فلزهایی با کیفیت پایین در ساخت این فلنجها، قیمت ارزانی دارند.
بر اساس استاندارد ANSI B16.5 فلنجها به کلاسهای 150، 300، 600، 900 و 1500 تقسیم میشوند.
فلنج گردن بلند
در شرایطی که فلنج گلودار طول کافی برای اتصال دو لوله به هم را فراهم نکند و برای اینکه مجبور به استفاده از یکتکه لوله اضافه بین دو لوله و فلنج نشویم، فلنج گردن بلند (Long Weld Neck Flange) مورد استفاده قرار می گیرد.
فلنج گردن بلند در صنعت برای موقعیت هایی که فشار و دمای بالا است و یا انبساط مکرر سبب تغییر شکل لولهها میشود، نیز کاربرد دارد. به دلیل دارا بودن گردن بلند استحکام این فلنجها طی چند مرحله و تحت آزمایش های متعدد بررسی می گردد.
فلنج گردن بلند از فلنجهای پرکاربرد در بسیاری از صنایع است که البته تکنولوژی و دستگاه های مورد نیاز برای ساخت این فلنج ها نسبت به دیگر فلنج ها بسیار کمتر در دسترس بوده و توسط تولیدکنندههای معدودی ساخته میشوند.
ابعاد فلنج گردن دار جوشی کلاس 150
Kg. APPROX | N. FORI HOLES | FORI HOL E S | B STD | R | RF | Y | K | A | X | C | O | DN | Co d. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.5 | 4 | 15.7 | 15.7 | 35.0 | 1.5 | 47.7 | 60.4 | 21.3 | 30.2 | 11.1 | 88.9 | 1.2 | FSWN150 21 |
0.7 | 4 | 15.7 | 20.8 | 42.9 | 1.5 | 52.3 | 69.8 | 26.6 | 38.1 | 12.7 | 98.5 | 3.4 | FSWN150 27 |
1.1 | 4 | 15.7 | 26.6 | 50.8 | 1.5 | 55.6 | 79.2 | 33.5 | 49.2 | 14.2 | 107.9 | 1" | FSWN150 33 |
1.5 | 4 | 15.7 | 35.0 | 63.5 | 1.5 | 57.1 | 88.9 | 42.1 | 58.6 | 15.7 | 117.3 | 1"1/4 | FSWN150 42 |
1.8 | 4 | 15.7 | 40.8 | 73.1 | 1.5 | 61.9 | 98.5 | 48.2 | 65.0 | 17.5 | 127.0 | 1"1/2 | FSWN150 48 |
2.7 | 4 | 19.0 | 52.4 | 91.9 | 1.5 | 63.5 | 120.6 | 60.4 | 77.7 | 19.0 | 152.4 | 2" | FSWN150 60 |
4.4 | 4 | 19.0 | 62.7 | 104.6 | 1.5 | 69.8 | 139.7 | 73.1 | 90.4 | 22.3 | 177.8 | 2"1/2 | FSWN150 73 |
5.2 | 4 | 19.0 | 77.9 | 127.0 | 1.5 | 69.8 | 152.4 | 88.9 | 107.9 | 23.8 | 190.5 | 3" | FSWN150 89 |
7.5 | 8 | 19.0 | 102.3 | 157.2 | 1.5 | 76.2 | 190.5 | 114.3 | 134.8 | 23.8 | 228.6 | 4" | FSWN151 14 |
9.2 | 8 | 22.3 | 128.2 | 185.6 | 1.5 | 88.9 | 215.9 | 141.2 | 163.5 | 23.8 | 254.0 | 5" | FSWN151 41 |
11.0 | 8 | 22.3 | 154.1 | 215.9 | 1.5 | 88.9 | 241.3 | 168.4 | 192.0 | 25.4 | 279.4 | 6" | FSWN151 68 |
18.3 | 8 | 22.3 | 202.7 | 269.7 | 1.5 | 101.6 | 298.4 | 219.2 | 246.1 | 28.4 | 342.9 | 8" | FSWN152 19 |
25.0 | 12 | 25.4 | 254.5 | 323.8 | 1.5 | 101.6 | 361.9 | 273.0 | 304.8 | 30.2 | 406.4 | 10" | FSWN152 73 |
39.0 | 12 | 25.4 | - | 381.0 | 1.5 | 114.3 | 431.8 | 323.8 | 365.2 | 31.7 | 482.6 | 12" | FSWN153 23 |
51.0 | 12 | 28.4 | - | 412.7 | 1.5 | 127.0 | 476.2 | 355.6 | 400.0 | 35.0 | 533.4 | 14" | FSWN153 55 |
60.0 | 16 | 28.4 | - | 469.9 | 1.5 | 127.0 | 539.7 | 406.4 | 457.2 | 36.5 | 596.9 | 16" | FSWN154 06 |
71.0 | 16 | 31.7 | - | 533.4 | 1.5 | 139.7 | 577.8 | 457.2 | 504.9 | 39.6 | 635.0 | 18" | FSWN154 55 |
88.0 | 20 | 31.7 | - | 584.2 | 1.5 | 144.5 | 635.0 | 508.0 | 558.8 | 42.9 | 698.5 | 20" | FSWN155 08 |
119.0 | 20 | 35.0 | - | 692.1 | 1.5 | 152.4 | 749.3 | 609.6 | 663.4 | 47.7 | 812.8 | 24" | FSWN156 09 |
فلنج رینگ جوینت
فلنج رینگ جوینت (RTJ یا Ring-Type Joint) یکی از انواع فلنجها است که دارای یک شیار بر روی بدنه خود است. این شیار یا فرورفتگی در سمت پیشانی (Face) فلنج وجود دارد و باعث میشود تا این فلنج آببندی مناسبی در دما و فشار بالا داشته باشد.
رایجترین آببندها یا گسکتهای استفاده شده در فلنج RTJ، رینگهای نوع R هستند که خود به دو نوع رینگهای با سطح مقطع دایرهای یا Oval و رینگهای با سطح مقطع هشت ضلعی یا Octagonal تقسیم میشوند.
فلنجهای RTJ در کلاسهای 150 تا 1500 تولید میشوند.
فلنج کاهنده
در شرایطی که لازم باشد دو لوله با قطر متفاوت به یکدیگر متصل شوند، از فلنج کاهنده (Reducing Flange) استفاده میشود.
فلنج کاهنده شبیه به مخروط ناقصی است که قاعده کوچک آن دارای فلنجی هم اندازه با لوله کوچکتر و قاعده بزرگ آن هم اندازه با لوله بزرگتر بوده و بین آن دو حجمی قیفی شکل قرار دارد که با گذر از قاعده بزرگ به کوچک حجم آن بهتدریج کوچک میشود.
فلنج کور عینکی
فلنج کور عینکی (Spectacle Blind Flange) از دو بخش به هم چسبیده تشکیل شده؛ یک قسمت آن فلنج کور و قسمت دیگر فلنجی است که به سیال امکان عبور می دهد. این دو فلنج بهوسیله میله ای به یکدیگر متصل شده و به مجموع هر دو آنها فلنج کور عینکی می گویند.
اغلب در خطوط لوله کشی طولانی که با گذر زمان احتیاج به تعمیر و یا تعویض قسمتی از خط لوله ضرورت پیدا می کند و موقعیت هایی که نیاز است خطوط لولهکشی برای تعمیر، تعویض و یا نگهداری مسدود شوند، از فلنج کور عینکی استفاده می گردد.
جنس این فلنج اغلب از کربن استیل و یا آلیاژهای گوناگون فولاد بوده و مشخصات دقیق آن در استاندارد ASME B16.48 تعریف شده است.
جدول سایز قطر فلنج
65 | 50 | 40 | 32 | 25 | 20 | 15 | mm |
---|---|---|---|---|---|---|---|
2-1/2 | 2 | 1-1/2 | 1-1/4 | 1 | 3.4 | 1.2 | inch |
300 | 250 | 200 | 150 | 125 | 100 | 80 | mm |
12 | 10 | 8 | 6 | 5 | 4 | 3 | inch |
… | 600 | 500 | 450 | 400 | 350 | mm | |
24 | 20 | 18 | 16 | 14 | inch |
- قطر اسمی فلنج
قطر هر فلنج مساوی است با قطر لوله ای که به آن متصل می شود ؛ یعنی برای لوله یک اینچ، از فلنج همان سایز باید استفاده گردد.
- رده بندی فلنج
کلاس فلنج ها بسته به نوع جنس فلنج و متناسب با فشاری که بر آن وارد می شود به رده بندی و یا کلاس های مختلفی تقسیم می شوند:
در رده بندی مطابق با استاندارد ANSI B16.34 فلنجهای آلیاژی و فولادی به کلاس های 150،300،400،600،900،1500،2500 و … تقسیم می شوند. این اعداد بیانگر حداکثر فشاری که فلنج در حداکثر دمای مجاز می تواند تحمل کند می باشد. (فشار بر حسب PSI بیان می شود.)
در استاندارد ISO فشار قابل تحمل برای فلنج های آلیاژی و فولادی با نماد PN که بیانگر فشار اسمی فلنج بر حسب Bar بوده مشخص می شود. مثلاً40 PN یعنی فشار کارکرد فلنج Bar 20 است. در جدول زیر رابطه بین Class و PN را مشاهده می کنید:
جدول رده بندی فلنج Class of Flanges
PN (bar) | Class (psi) |
---|---|
20 | 150 |
50 | 300 |
68 | 400 |
100 | 600 |
150 | 900 |
250 | 1500 |
420 | 2500 |
- بر اساس استاندارد API | 6A-6B-6BX :
در این استاندارد فلنج ها نسبت به فلنج های گروه ANSI دارای تحمل فشار بالاتری بوده و به کلاسهای 2000 ، 3000 ، 5000 ، 10000 و 15000 تقسیم بندی می شوند. همچنین در سایت ویکی پدیا کلاس فلنج مطرح شده است.
در جدول زیر رابطه میان API و ANSI را ملاحظه می کنید:
انواع فلنج
فلنج با سطح ساده (FLAT FACE) (FF)
فلنج با سطح ساده دارای سطح صاف بدون شیار و گلو می باشند. همان طور که از اسم آن مشخص است مقطع و سطح اتصال آن ها ساده بوده و معمولاً در فشارها و دماهای پایین و کم فشار مورد استفاده قرار می گیرند و از آلیاژهای استیل، آهن، چدن و در مواردی پلی اتیلن ( برای لوله پلی اتیلن ) ساخته شده که از نظر قیمتی ارزانترین نوع فلنج است. اطلاعات بیشتر درباره فلنج استیل را مشاهده کنید.
فلنج گلودار جوشی (Welding Neck Flange)
شاخصه فلنج های گلودار مقطع مخروط مانند آن بوده که به آسانی قابل تشخیص هستند و این مقطع مخروطی شکل به دیواره اتصالات و یا لوله جوش داده می شود.
این مقطع مخروطی شکل موجب استحکام و مقاومت فلنج در فشارهای بالا، دمای زیرصفر و یا حرارت های بالا می شود.
تغییر ضخامت و منطبق کردن فلنج با سطح لوله که در خمش های متعدد و تکراری و یا نیروهای دیگر بوجود می آید بسیار موثر و سودمند است. قسمت داخلی مقطع مخروطی شکل به شکلی تراشکاری و ماشینکاری می شوند که با قطر لوله و اتصالات هم اندازه باشند و طوری با هم جفت شوند که لبه جوشکاری شده هیچ برآمدگی که باعث تغییر جریان سیال شوند، نداشته باشد. فلنج های گلودار با یک جوش قدرتمند و V شکل به اتصالات و لوله ها جوش داده می شوند.
فلنج نر و ماده (Male & Female) (M&F)
یکی از مهمترین انواع فلنج ها بوده که در بخش پایپینگ و در صنعت نفت و گاز، پتروشیمی و آب رسانی استفاده می شود. همان طور که از اسم آن پیدا است به صورت نر و مادگی به هم متصل می شوند به این صورت که یکی از فلنج ها سطح برآمده داشته و دیگری دارای سطح فرورفته است.
در قسمتی که دارای سطح برآمده می باشد ارتفاع معمولاً 6.4 میلیمتر بوده و عمق فرورفتگی در قسمتی که دارای سطح فرورفتگی می باشد 5 میلیمتر است.
فلنج اسلیپون (Slip On Flange)
از لحاظ مقاومت فلنج اسلیپون تحت شرایط فشارهای داخلی 2/3 فلنج گلودار جوشی هستند که در شرایط خاص تا 1/3 کاهش می یابد. اتصال این فلنج با لوله توسط 2 جوش فیلت (از داخل و بیرون به یک اندازه) انجام می شود.
سطح جوشکاری شده به اندازه ضخامت لوله به علاوه 3 میلیمتر اضافه بوده که این فاصله 3 میلیمتری باعث جلوگیری از آسیب رساندن به سطح فلنج هنگام جوشکاری می شود. از نکات منفی فلنج های اسلیپون این است که ابتدا باید لوله ها به فلنج جوش داده شوند.
اتصال و جوشکاری یک زانو و یا تبدیل در ابتدا به فلنج امکان پذیر نیست زیرا اتصالات یک انتهای صاف و مستقیم ندارند و باعث لغزش آن بر سطح فلنج می شوند.
فلنج جوشی ساکت (Socket Weld Flange)
فلنج های جوشی ساکت دار معمولاً برای اتصال در سایزهای کوچک اما با فشار بالا مورد استفاده قرار می گیرند. نیروی ایستایی فلنج های جوشی ساکت در مقایسه با فلنج های اسلیپان یکسان اما مقاومت خستگی این نوع فلنج ها 1.5 برابر فلنج های اسلیپان است. اتصال با اتصالات و لوله در این نوع فلنج ها بر خلاف فلنج های اسلیپان با یک جوش فیلت و از بیرون انجام می شود.
در مونتاژ اتصالات طبق استاندارد ASME B31011998 قبل از جوشکاری می بایست لوله ابتدا وارد محفظه اتصال شود و سپس 1.5 میلیمتر به سمت عقب کشیده شود و هدف از ایجاد فاصله کاهش تنش ها هنگام جوشکاری است. نکته منفی فلنج های ساکت نیز مانند فلنج های اسلیپان، اتصال و جوشکاری لوله ها و سپس اتصالات است.
فلنج رزوه ای ( Threaded Flange)
بزرگترین مزیت این نوع فلنج ها قابل اتصال بودن آن ها بدون عملیات جوشکاری است که گاهاً یک پالس جوش برای آب بندی بهتر انجام می گردد.
این نوع فلنج ها در سایزها و اندازه های مختلفی موجود هستند اما غالباً در سایزهای کوچک مورد استفاده قرار می گیرند. فلنج های رزوه ای معمولا برای اتصال به لوله های کوچک و نازک مورد استفاده قرار نمی گیرند. طبق استاندارد ASME B3103 لوله رزوه شده بابت سرویس بخار در فشار PSI250 و سرویس آب با فشار PSI100 با دمای بالای 220 درجه فارنهایت و لوله با ضخامت رده 80 انتخاب می شوند.
فلنج با سطح برجسته (RF) (RAISED FACE)
در فلنج های سطح برجسته معمولاً سطح پیشانی آن ها که در مقابل فلنج های دیگر قرار می گیرد، نسبت به سطح انتهایی فلنج برجسته تر است . طبق استاندارد این ضخامت برجستگی در کلاس های 150،300، 1.6 میلیمتر و در کلاس های بالا، 6.4 میلیمتر هستند.
سطح برجسته به دو صورت صیقلی (Smooth Finish) و شیاردار (Sevrated Flash) است. شیارها به صورت حلزونی و یا هم مرکز بوده و بر اساس استاندارد (mss-sp-6) عمق شیار 0.4 میلیمتر و 0.8 میلیمتر از هم فاصله دارند.
فلنج کور (Blind Flange)
این نوع فلنج ها معمولاً بدون سوراخ بوده و جهت مسدود کردن انتهای لوله دهانه منابع پرفشار و یا شیرآلات به کار می روند. غالباً در سایزهای بزرگ استفاده شده، فلنج کور پرتنش پذیرترین نوع انواع فلنج ها بوده و برای استفاده در فشارهای بالا مناسب است.
اریفیس فلنج ( orifice flange)
فلنج های اریفیس معمولا در ارتباط با اریفیس مترها که برای تخمین میزان جریان سیال مورد استفاده قرار می گیرد می باشد. از نظر شکل ظاهری همانند فلنج های رزوه ای اسلیپان و گلودار هستند و فرق بین آنها سوراخ هایی بر روی رینگ آن ها است که برای اتصال این فلنج به اریفیس مترها تعبیه شده است.
همچنین دارای پیچ های بیشتری نسبت به فلنج های مذکور بوده و موجب تسهیل در جداکردن فلنج ها و جابجا نمودن اریفیس پلیت می شوند. معمولا در کلاس های 300 تا 2500 موجود بوده و از آلیاژهای فولادی استیل و آهنی تولید می شوند.
فلنج رینگ جوینت ( RTJ) (Ring-Type joint)
این نوع فلنج ها معمولاً در سرویس هایی با فشار و دمای بالا مورد استفاده قرار می گیرند و از نظر قیمت نسبتاً گران می باشند. هر دو قسمت فلنج با یک رینگ از هم جدا شده و مانع برخورد دو صورت فلنج به همدیگر می شود.
این رینگ که در بین دو صفحه فلنج تعبیه شده، پس از اتصال دو فلنج توسط پیچ و مهره تحت فشار قرار گرفته و باعث آب بندی فلنج ها می شود. معمولاً در صنعت نفت و گاز از این نوع فلنج ها در سیستم های پرفشار و با دمای بالا استفاده می شوند.
مشخصات فلنج و مواد سازنده
در ساخت فلنج ها به طور کلی مواد زیر مورد استفاده قرار می گیرد:
فولاد کربن آهنگری شده کد ASME 105B
فولاد کربن آهنگری شده برای هدف عمومی- کد ASME 181A
فولاد آلیاژی و فولاد ضد زنگ آهنگری شده کد ASME 182A
فولاد آلیاژی آهنگری شده برای سرویس های دما پایین- کد ASME 350A
بر طبق استاندارد فلنج، بر روی هر فلنج مشخصات ذیل حک می گردد:
- اسم تجاری تولید کننده فلنج
- قطر اسمی فلنج (قطر بیرونی لوله ای که فلنج به آن جوش داده می شود.)
- کلاس یا رده فلنج یعنی میزان فشار قابل تحمل فلنج.
- شکل سطح فلنج که مهمترین قسمت تشکیل دهنده هر فلنج می باشد.
- سوراخ فلنج که گاهی اوقات به عنوان ضخامت دیواره فلنج نیز بیان می شود.
- مواد متشکله فلنج که مطابق با استاندارد ASTM این عدد گویای مشخصات مواد خام استفاده شده در تولید فلنج می باشد.
- شماره یا کد مرتبط با عملیات حرارتی انجام شده بر فلنج.
پیچ فلنج :
پیچ هایی که در بستن فلنجها مورد استفاده قرار می گیرند یا از یک سر رزوه شده اند که به آن Bolt می گویند و در این حالت طرف دیگر پیچ، سر 6 گوش یا 4 گوش مخصوص آچار دارد و برای اتصال به یک مهره (Nut) نیاز دارد و یا سر تاسر پیچ رزوه شده است (Stud bolt) که در این حالت برای اتصال به دوه مهره نیاز دارد.
اندازه و نوع دنده پیچ فلنج :
در فلنج ها پیچ بر اساس قطر خارجی آن با مقیاس میلی متر یا اینچ اندازه گیری می شود. مثلا قطر خارجی پیچ M16 ،16 میلیمتر بوده و و قطر خارجی پیچ 3/4 اینچ برابر 3/4 اینچ است. همچنین مقاله ساخت و تولید فلنج را می توانید بررسی کنید.
پیچ و مهره ها براساس سیستم متریک و یا اینچی رزوه شده و در هر دو حالت متریک و یا اینچی دنده بر روی پیچ به شکل موازی (Straight) بوده یعنی قطر نوک دنده در طول پیچ یکسان است و مهره به راحتی در سرتاسر پیچ می چرخد.
درخواست استعلام قیمت
برای دریافت قیمت و زمان تحویل، لطفاً فرم زیر را تکمیل کنید:
سؤالات متداول
فلنج گلودار بهتر است یا اسلیپ-آن؟
فلنج گلودار برای سرویسهای فشار بالا و نیاز به مقاومت در برابر خستگی مناسب است. فلنج اسلیپ-آن نصب راحتتری دارد ولی در فشارهای بالا عملکرد ضعیفتری نسبت به گلودار دارد.
چطور مطمئن شویم فلنج درست را انتخاب کردهایم؟
ابعاد (NPS/PN یا کلاس)، متریال و شرایط سرویس را بررسی و با جداول استاندارد تطبیق دهید. در صورت ابهام با مهندس فنی یا تأمینکننده مشورت کنید.
آیا جداول سایت کافی است؟
جداول مرجع برای طراحی اولیه مناسباند اما برای تولید یا سفارش نهایی همیشه دیتاشیت رسمی سازنده یا فایل استاندارد را ملاحظه کنید.
تماس با نیتا تجهیز
برای مشاوره فنی یا دریافت دیتاشیت تخصصی با شماره 91009023-021 تماس بگیرید یا از فرم استعلام بالا استفاده کنید.
