استاندارد ASME B16.5 چیست

استاندارد ASME B16.5 پوشش دهنده فشار کاری، ابعاد، تلورانس های مجاز سازندگان و شرح متریال مجاز در انواع فلنج فورج (چکش کاری شده) می باشد .
این استاندارد ویرایش سال 2013 می باشد. در اين قسمت شما ميتوانيد استاندارد مربوط به ابعاد اتصالات فشارقوي ASME B16.5 را در 242 صفحه مشاهده و به رایگان دریافت نمایید. قیمت اصلی این کتاب در سایت اصلی ASME ، بصورت PDF به قیمت 290دلار می باشد که ما آنرا به رایگان در اختیار شما گذاشته ایم.

دانلود فایل PDF استاندارد ASME B16.5

در اینجا ما فایلهای PDF استاندارد را با ورژن های سال 2013 و 2017 و 2009 برای دانلود با لینک مستقیم گذاشته ایم. این ورژن ها با ترجمه فارسی و نسخه اصلی انگلیسی برای دانلود موجود می باشد.

ورژن 2017

ورژن 2013

دانلود فایل PDF استاندارد ASME B16.5 ورژن 2009

ترجمه فارسی PDF استاندارد ASME B16.5 فلنج ها و اتصالات لبه دار لوله  ورژن 2003-2009 ( منبع این فایل: سایت mohandes-iran.com )

لزوم تعریف استاندارد ها

لزوم استانداردها به سبب سهولت در هنگام تعویض قطعات و امکان تولید و استفاده از آن ها در هر کشوری است. فلنج ها دارای استاندارد های متعددی هستند که مهمترین آن ها ASME یا همان ANSI و است. استاندارد ASME B16.5 که در این مقاله نیز قصد توضیح درباره آن را داریم، از سال 1996 میلادی انتشار یافت.

یکی از تجهیزاتی که برای اتصال لوله ها و شیرآلات به یکدیگر مورد استفاده قرارا می گیرد و بسیار کاربردی است، فلنج ها (Flanges) هستند. فلنج ها دارای انواع گوناگونی هستند که بسته به شرایط محیط، نوع سیال و بسیاری از پارامتر های دیگر برای سیستم های لوله کشی انتخاب می شوند. همانند اغلب تجهیزات صنعتی، فلنج ها نیز دارای استانداردهای بین المللی و مخصوص به خود هستند.

استاندارد متریال فلنج ها

علاوه بر استاندار ابعادی که شامل دو استاندار فوق است، برای متریال فلنج ها نیز دارای استاندار هایی هستیم. ASTM A105 استانداردی برای فلنج های فورج شده از جنس کربن استیل، ASTM A266 استانداردی برای فلنج کربن استیل و مورد استفاده در مخازن تحت فشار و استاندارد ASTM A182 برای فلنج های استنلس استیل، از مهمترین استانداردهای متریال فلنج هستند.

نگاهی به استاندارد ASME B16.5

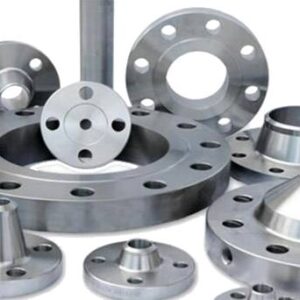

تولید انواع  فلنج فورج با استاندارد ASME B16.5

• فلنج گلودار WENDING NECK FLANGES
• فلنج اسلیپ آن SLIP ON FLANGES
• فلنج کور BLIND FLANGE
• فلنج دنده THREADED FLANGE
• فلنج ساکت  SOCKET WELD FLANGE

متریال مجاز در این استاندارد به شرح ذیل می باشد:

1. ASTM A105
2. ASTM A182 F11
3. ASTM A182 F22
4. ASTM A182 F304/304L
5. ASTM A182 F316/3016L
6. ASTM A182 F321
7. ASTM A350 LF2

استاندارد فلنج ASME

همانطور که می دانیم، استاندارد ASME ابعاد فلنج ها را شامل می شود و مبحث متریال سازنده را در بر نمی گیرد. استاندارد ASME دارای کلاس های گوناگونی همانند 150، 300، 600 و 900 ، 1500 است بر اساس ابعاد و تحت استاندارد ASME  به دو دسته زیر تقسیم می شوند:

• فلنج های از سایز NPS 2 اینچ تا NPS 24 اینچ طبق استاندارد ANSI B16.5 تعریف می شوند. طبق این استاندارد ها فلنج ها دارای کلاس های 150، 300، 600، 900 و1500 هستند.
• فلنج های از سایز NPS 26 اینچ تا NPS 60 اینچ طبق استاندارد ANSI B16.47 تعریف می شوند. طبق این استاندارد فلنج ها دارای کلاس های 150 ، 300، 600 و 900 هستند.

در استاندارد ASME چه مواردی باید بر روی بدنه فلنج ها حک شوند؟

• نام و یا نام تجاری تولیدکننده
• نوع فلنج
• سایز اسمی لوله
• کلاس فشاری
• شکل سطح فلنج
• متریال
• شماره یا کد مربوط بهعملیات حرارتی صورت گرفته بر روی فلنج (Heat Number)
• استاندارد فلنج

دسته بندی فلنج ها در استاندارد ASME

فلنج ها دارای دو سمت هستند؛ سمتی که فلنج به فلنج دیگر متصل می گردد یاهمان Facing فلنج، و سمتی که فلنج به لوله اتصال می یابد یا همان Ending فلنج.

فلنج ها از لحاظ Facing یا به اصطلاح پیشانی، به انواع گوناگونی شامل فلنج صاف (FF) ، ریس فیس(RF) ، رینگ جوینت (RTJ)  ، زبان و شیار (T&G)  دسته بندی می شوند. در قسمت Facing و بین دو فلنج معمولا برای اینکه آب بندی به طور کامل صورت بگیرد، از گسکت ها استفاده می کنند.

فلنج ها در قسمت Ending یاهمان قسمت انتهایی دارای انواعی همچون فلنج گلودار، فلنج ساکت ولد، فلنج اسلیپون، فلنج رزوه ای و… هستند.[/vc_column_text][us_image image=”25521″ size=”full” align=”center” animate=”afl”][/vc_column][/vc_row][vc_row][vc_column offset=”vc_hidden-sm vc_hidden-xs”][vc_raw_html]JTNDc3R5bGUlM0UuaF9pZnJhbWUtYXBhcmF0X2VtYmVkX2ZyYW1lJTdCcG9zaXRpb24lM0FyZWxhdGl2ZSUzQiU3RC5oX2lmcmFtZS1hcGFyYXRfZW1iZWRfZnJhbWUlMjAucmF0aW8lN0JkaXNwbGF5JTNBYmxvY2slM0J3aWR0aCUzQTEwMCUyNSUzQmhlaWdodCUzQWF1dG8lM0IlN0QuaF9pZnJhbWUtYXBhcmF0X2VtYmVkX2ZyYW1lJTIwaWZyYW1lJTdCcG9zaXRpb24lM0FhYnNvbHV0ZSUzQnRvcCUzQTAlM0JsZWZ0JTNBMCUzQndpZHRoJTNBMTAwJTI1JTNCaGVpZ2h0JTNBMTAwJTI1JTNCJTdEJTNDJTJGc3R5bGUlM0UlM0NkaXYlMjBjbGFzcyUzRCUyMmhfaWZyYW1lLWFwYXJhdF9lbWJlZF9mcmFtZSUyMiUzRSUzQ3NwYW4lMjBzdHlsZSUzRCUyMmRpc3BsYXklM0ElMjBibG9jayUzQnBhZGRpbmctdG9wJTNBJTIwNTclMjUlMjIlM0UlM0MlMkZzcGFuJTNFJTNDaWZyYW1lJTIwc3JjJTNEJTIyaHR0cHMlM0ElMkYlMkZ3d3cuYXBhcmF0LmNvbSUyRnZpZGVvJTJGdmlkZW8lMkZlbWJlZCUyRnZpZGVvaGFzaCUyRm03NllyJTJGdnQlMkZmcmFtZSUzRnJlY29tJTNEbm9uZSUyMiUyMGFsbG93RnVsbFNjcmVlbiUzRCUyMnRydWUlMjIlMjB3ZWJraXRhbGxvd2Z1bGxzY3JlZW4lM0QlMjJ0cnVlJTIyJTIwbW96YWxsb3dmdWxsc2NyZWVuJTNEJTIydHJ1ZSUyMiUzRSUzQyUyRmlmcmFtZSUzRSUzQyUyRmRpdiUzRQ==[/vc_raw_html][us_separator][vc_tta_accordion faq_markup=”1″ c_align=”right” title_tag=”h2″][vc_tta_section title=”ASME B16.5 چیست؟” tab_id=”1655200525928-d2c2e390-ac87″][us_message]ASME B16. 5 استاندارد فلنج‌های لوله فولادی و اتصالات فلنجی از NPS 1/2 تا NPS 24 اینچ در کلاس فشار 150 تا کلاس 2500. درجه‌بندی فشار-دما، مواد، ابعاد، تحمل‌ها، علامت‌گذاری، آزمایش و روش‌های تعیین دهانه را پوشش می‌دهد. برای فلنج لوله و اتصالات فلنجی[/us_message][/vc_tta_section][vc_tta_section title=”ASTM B16.5 یعنی چه ؟” tab_id=”1655200525954-32d53063-ed96″][us_message]استانداردهای ASME B16 لوله ها و اتصالات چدنی، چدنی، مسی و فولادی را پوشش می دهد. لینک های حمایت شده ASME – انجمن مهندسین مکانیک آمریکا – استانداردهای ASME/ANSI B16 لوله‌ها و اتصالات از چدن، چدن، برنز، مس فرفورژه و فولاد را پوشش می‌دهد.[/us_message][/vc_tta_section][vc_tta_section title=”فلنج کلاس 600 چقدر می تواند فشار را تحمل کند؟” tab_id=”1655200712465-ea673084-bc1d”][us_message]دمای 650 درجه فارنهایت (343 درجه سانتیگراد)، فلنج کلاس 600 دارای امتیاز 890 psig (6136 kPa gage) در 650 درجه فارنهایت (343 درجه سانتیگراد) است.

temperature of 650°F (343°C), a Class 600 flange has a rating of 890 psig (6136 kPa gage) at 650°F (343°C)[/us_message][/vc_tta_section][vc_tta_section title=”درجه بندی استاندارد ASME برای فشار چقدر است؟” tab_id=”1655200958092-f3b9716f-df23″][us_message]درجه بندی فشار به عنوان حداکثر فشار مجاز که فلنج می تواند در دماهای افزایش یافته تحمل کند تعریف می شود. طبق ANSI/ASME B16. 5 مشخصات، هفت درجه بندی فشار فلنج وجود دارد: 150، 300، 400، 600، 900، 1500، و 2500.[/us_message][/vc_tta_section][vc_tta_section title=”درجه بندی فشار کلاس 150 در ASME چقدر است؟” tab_id=”1655205635583-2f214656-6100″][us_message]با افزایش دما، درجه فشار فلنج کاهش می یابد. به عنوان مثال، یک فلنج کلاس 150 در شرایط محیطی تقریباً 270 PSIG، در حدود 400 درجه فارنهایت 180 PSIG، در حدود 600 درجه فارنهایت 150 PSIG و در حدود 800 درجه فارنهایت 75 PSIG درجه بندی می شود.[/us_message][/vc_tta_section][vc_tta_section title=”کد ASME برای لوله کشی چیست؟” tab_id=”1655465577424-a8980335-4129″][us_message]ASME B31 قبلاً با نام ANSI B31 شناخته می شد. کد B31 برای لوله کشی تحت فشار، لوله کشی نیرو، لوله کشی گاز سوخت، لوله کشی فرآیند، سیستم های حمل و نقل خط لوله برای هیدروکربن های مایع و سایر مایعات، لوله کشی تبرید و اجزای انتقال حرارت و لوله کشی خدمات ساختمان را پوشش می دهد.[/us_message][/vc_tta_section][vc_tta_section title=”آیا B16 .5 برای فولاد ضد زنگ است؟” tab_id=”1655465839561-9c5cb384-d76e”][us_message]فلنج فولادی ضد زنگ با ASME SS B16. 5 در اندازه از 1/2 اینچ تا 48 اینچ و درجه بندی فشار / کلاس 150، 300، 400، 600، 900، 1500، 2500 و … در همین استاندارد محاشبه و ساخته می شوند.
ANSI B16. 5 فلنج فولادی ضد زنگ
ASME SS B16. 5 فلنج.
