قالب مدولار ستون


پایگاه خبری فولاد ایران– یکی از متداول‌ترین روش‌ها برای قالب بندی ستون، قالب مدولار ستون است. این نوع قالب در دسته قالب‌های فلزی قرار می‌گیرد. از آنجایی که قالب مدولار ستون هم در ساختمان‌های کوچک و هم بزرگ قابل استفاده و پیاده‌سازی هستند، در صنعت ساختمان‌سازی به وفور استفاده می شود. ما در این مقاله قصد داریم بیشتر با نوع قالب فلزی مدولار که برای قالب بندی ستون استفاده می شود، ویژگی‌ها و مزایای آن آشنا شویم. پس با مدرن سازان همراه باشید.
قالب مدولار فلزی چیست؟

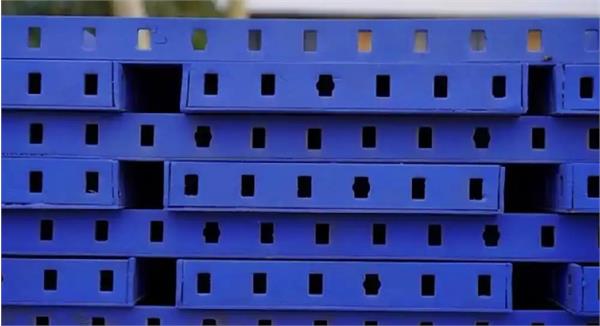

پانل های قالب مدولار ستون از یک ورق فلزی از جنس فولاد است. این ورق با ضخامت ۳ میلی‌متر، از تسمه سخت کننده قالب و ۴ تسمه که لبه‌های آن‌ها سوراخ شده، تشکیل شده است. تسمه‌ها برای تقویت و اتصال قسمت‌های مختلف قالب و پشت‌بندها به همدیگر می‌شوند. همچنین در حالت استاندار باید سوراخ کنار لبه‌ها تسمه در فاصله مشخصی از هم باشند. این سوراخ‌ها به دوشکل لوبیایی یا ستاره‌ای هستند.
انواع قالب مدولار فلزی
قالب‌های مدولار فلزی بسته به نوع کاربرد و ارتفاع و ابعاد خود انواع مختلفی دارند.
قالب با مقطع دایره ای
قالب ستون
قالب پله
قالب تسمه ای (جوشی)
قالب فلزی بتن کنج
قالب دیوار
قالب قوسی
قالب لبه خم دوبل (پرسی)
تا اینجا با انواع قالب فلزی مدولار آشنا شدیم. در ادامه به تفصیل در مورد قالب مدولار فلزی برای قالب‌گیری ستون صحبت می‌کنیم.
قالب مدولار ستون چیست؟
از ترکیب پنل‌های مسطح، کنج های بیرونی و اتصالات قالب بندی مانند پین و گوه فلزی قالب مدولار ستون ساخته می‌شوند. این قالب های فلزی در ابعاد و ارتفاع‌های مختلف برای انواع ستون‌ها تولید می‌شوند. معمولا سطح مقطع این قالب‌ها گرد یا چهار گوش هستند.
۲
نحوه اجرا قالب مدولار ستون چگونه است؟
ابتدا پنل‌های مدولار قالب فلزی را توسط پین و گوه به هم وصل می‌کنیم. سپس برای عمودی نگه داشتن سازه و تحمل فشار بتن ،‌ از گونیا لوله‌ای یا ناودونی استفاده می‌شود. برای ستون‌های با ابعاد کمتر از ۶۰ در ۶۰ سانتی‌متر از گونیا لوله‌ای با گیره کوتاه و برای ابعاد بیشتر، گونیا ناودونی با گیره بلند بسته می‌شود. در انتها فضایی برای وصل کردن ســکوی بتــن ریــزی در بالای قالــب ایجاد می‌کنند. همچنین برای محکم‌تر شدن اتصالات پنل‌ها می‌توان از بست‌های قورباغه‌ای استفاده کرد.
مزایا قالب مدولار ستون
دارای مقاومت زیاد در برابر فشارهای زیاد بتن
دارای ابعاد و ارتفاع متنوع که باعث ساخت انوع ستون‌ها در ابعاد و اشکال مختلف می‌شود.
امکان قالب‌بندی توسط افراد غیر متخصص
قابلیت استفاده در انواع سازه‌‌ها و ساختمان‌ها
اجرای سریع و آسان نسبت به سایر قالب‌ها که سبب افزایش سرعت اجرای پروژه می‌شود.
دارای طول عمر زیاد و تعمیر و نگهداری آسان
امکان تعمیر در صورت بروز مشکل
دارای ایمنی بالا در زمان بتن‌ریزی و اجرا
به وجود آمدن سطح سیقلی در لایه بیرونی بتن
حمل و نقل آسان و راحت
مقرون به صرفه بودن به دلیل عمر طولانی با امکان تعمیر و امکان استفاده چند باره
سازگار با محیط زیست به علت تولید کمترین ضایعات در هنگام اجرا

منبع : modernsazan.com
