استاندارد انواع فلنج فولادی و استیل

فلنج چیست ؟

فلنج ها قطعات فولادی می باشند که برای برقراری اتصال به کار می روند و می توانند لوله را به اقلام پایپینگی دیگر از جمله لرزه گیر ، شیرآلات و … متصل کنند .

روش های گوناگونی جهت اتصال لوله و اقلام آن به همدیگر و یا به تجهیزات وجود دارد، مانند جوشکاری و … که یکی از این موارد اتصالات فلنجی میباشد (در مقاله ای دیگر با عنوان آرایش انتهایی لوله انواع اتصال به صورت خلاصه توضیح داده خواهد شد).

مزایای روش اتصال به صورت فلنجی چیست؟

مهمترین دلیل استفاده از این روش، قابلیت جداسازی آن میباشد (Removable) به این معنی که شما در صورتی که دو عدد لوله را مستقیما به یکدیگر جوش دهید، در صورتی که بخواهید آنها را جدا کنید بایستی برشکاری انجام شده و دوباره جوش دهید اما در صورتی که از فلنج ها استفاده کنید، میتوانید با باز و بسته کردن پیچ و مهره ها این کار را انجام دهید.

در این روش به هر دو لوله یک فلنج جوش داده میشود و این دو فلنج از قسمت Flange Face روبروی یکدیگر قرار گرفته و توسط پیچ و مهره ها (Bolts & Nuts) به یکدیگر فشرده و سفت میشوند. جهت جلوگیری از نشتی (Leakage) بین آنها از واشر آب بندی (Gasket) استفاده میشود.

کاربرد فلنج ها در صنعت و تاسیسات



  1. اتصال لوله به تجهیزات مانند مخازن تحت فشار، پمپ ها ، کمپرسورها و… .
  2. تغییر متریال در لوله.
  3. اتصال به شیرها (Valves) و دیگر اقلامی که در مسیر لوله قرار داشته و نیاز به تعمیرات احتمالی وجود دارد.
  4. اتصال به تجهیزات ابزار دقیق (Instrument devices) که نیاز به تعمیرات احتمالی و یا کالیبراسیون دارند.
  5. کلیه موارد دیگری که نیاز به جداسازی وجود دارد.
  6. لازم به ذکر است هزینه این نوع اتصال بسیار بیشتر از جوشکاری بوده اما به دلیل مزیت های اشاره شده بسیار مورد استفاده قرار میگیرد.

کلاس بندی فلنج ها و استاندارد ابعادی فلنج های فولادی



برای شناسایی فلنج و دانستن ابعاد و اندازه آنها می بایست از یک مرجع بین المللی استفاده شود زیرا برای مقابل هم قرار گرفتن فلنج ها و پیچ و مهره شدن انها نیاز می باشد که اندازه سوراخ ها و ابعاد انها را بدانیم :

1. رده بندی فشار مطابق استاندارد ASME B16.5 :

مطابق این استاندارد فلنجهای فولادی وآلیاژهای آن به كلاسهای 150-300-400-600-900-1500-2500 تقسیم بندی می شوند كه این اعداد ماكزیمم فشار برحسب PSI بوده كه فلنجها در حداكثر دمای مجاز می توانند تحمل كنند ومعمولا فشار كاركرد حدود 2.4 برابر اعداد فوق می باشد (رابطه فشار با دما برای جنسهای مختلف در استاندارد فوق مشخص گردیده است) .

2. رده بندی فشار مطابق استاندارد DIN :

در این استاندارد فشار تحمل فلنجهای فولادی وآلیاژهای آن با PN نشان داده شده كه این نشان دهنده فشار اسمی بر حسب BAR می باشد . استاندارد مورد نظر بزای فلنج ها بر اساس PN مطابق DIN 2527 می باشد که شامل فلنج هایی با فشار 10 بار ، 16 بار ، 20 بار و … می باشد .

3. رده بندی فشار براساس استاندارد (API (6A-6B-6BX :

این نوع فلنجها دارای تحمل فشار بیشتری نسبت به فلنجهای گروهANSI بوده وبه كلاسهای 5000-3000-2000-15000-10000 رده بندی می گردند.

Standard of Flanges
شکل استاندارد فلنج ها

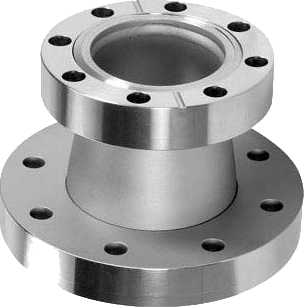

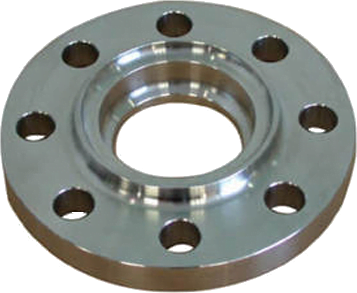

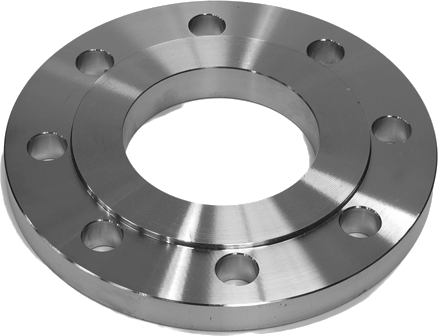

استاندارد انواع فلنج

½" to 60" #150 to #1500 Wide Range of thickness & Spec.Range

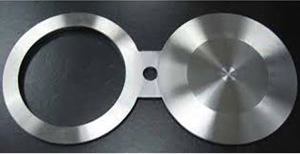

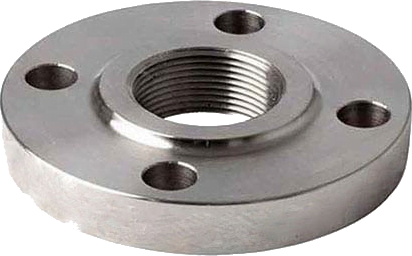

Weld Neck (WN), Socket Weld (SW), Blind(BL), Threaded(THD), Slip-On(SO), Long Weld Neck (LWN), Spectacle Blind (Spect. BL), Spade & Spacer, OrificeType
ASME B16.47 series A/B, ASME B16.5, ASME B16.36, ASME B16.48, MSS-SP-44, MSS-SP-25, DIN EN1092-1Standards
ASTM A105, ASTM A350 (LF2, LF6, ...), ASTM A694 (F60, F65, ...), ASTM A182 (F304H, F304, F304L, F316H, F316, F316L), ASTM A516 (Gr.60,65,70), Any Type of Carbon Steel, Alloy Steel and Stainless Steel.Materials & Grades

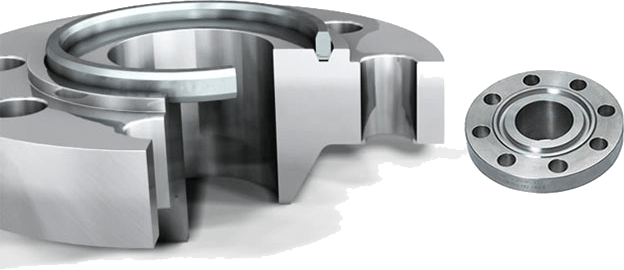

Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Male & Female (M&F), Tongue and Groove (T&G)Face Type

فلنج گلودار

فلنج گلودار

فلنج گلودار

فلنج گلودار (Weld Neck Flange) نوعی از فلنج‌ بوده که دارای گردنی مخروطی شکل و متصل به مرکز خود است. وجود این گردن مخروطی شکل که وجه تمایز و عاملی برای تشخیص فلنج گلودار از سایر فلنج‌ها است، سبب تقویت این نوع فلنج در برابر فشار و دماهای بالا نیز می‌شود.

فلنج‌های گلودار از سایز 1.2 اینچ تا 56 اینچ و مطابق استاندارد ANSI در کلاس‌های 150، 300، 600، 900 و 1500 ساخته می‌شوند.

فلنج لپ جوبنت

فلنج لپ جوینت

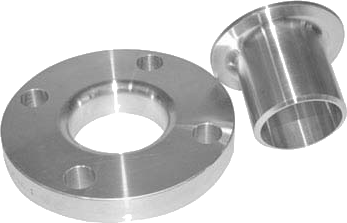

فلنج لپ جوینت (Lap-joint Flange) یک قطعه صنعتی همانند فلنج اسلیپون (Slip on Flange) است که بر روی بدنه خود جایی برای واشر یا گسکت (Gasket) ندارد. معمولاً فلنج لپ جوینت همراه با کف رینگ (Stub End) استفاده می‌شود و از این جهت که در تماس مستقیم با هیچ سیالی نیستند، طول عمر بالایی دارند.

این فلنج‌ها به دلیل نداشتن جایی برای قرارگیری گسکت یا واشر بر روی بدنه و استفاده از فلزهایی با کیفیت پایین در ساخت این فلنج‌ها، قیمت ارزانی دارند.

بر اساس استاندارد ANSI B16.5 فلنج‌ها به کلاس‌های 150، 300، 600، 900 و 1500 تقسیم می‌شوند.
