API 5L

API 5L چیست

با این مقاله با API 5L چیست آشنا می شوید. مشخصات API 5L لوله‌های بدون درز و جوش داده شده را برای انتقال نفت، گاز، آب در صنایع نفت و گاز طبیعی و پتروشیمی پوشش می‌دهد. لوله های خط API 5L در چندین درجه فولاد کربنی موجود هستند که به عنوان گرید یا درجه B ، X42، X46، X52، X56، X60، X70، X80 و در سطوح مشخصات PSL1 یا PSL2 تعیین می شوند.

مشخصات API 5L



مشخصات API 5L لوله های انتقال نفت، گاز، آب در صنایع نفت، گاز و آب را پوشش می دهد. آخرین نسخه مشخصات API 5L را می توان مستقیماً در وب سایت API خواند.

این نوع لوله ها ممکن است بر اساس معیارهای زیر طبقه بندی شوند:
  • اجرا: بدون درز یا جوش (لوله های بدون درز را می توان تا 24 اینچ، LSAW بالای 24 اینچ، ERW تا 20 اینچ استفاده کرد)
  • سطح مشخصات (API PSL1، PSL2): PSL1 یک کیفیت استاندارد است که برای خطوط لوله استفاده می‌شود، در حالی که PSL2 ویژگی‌های شیمیایی، مکانیکی و الزامات آزمایشی دقیق‌تری را تعیین می‌کند.
  • پوشش سطح: مشکی، رنگ شده با لاک، روغن ضد زنگ، گالوانیزه، پوشش خارجی (3PL) و/یا اندود داخلی
  • انواع انتهای: ساده، اریب دار، با لبه رزوه

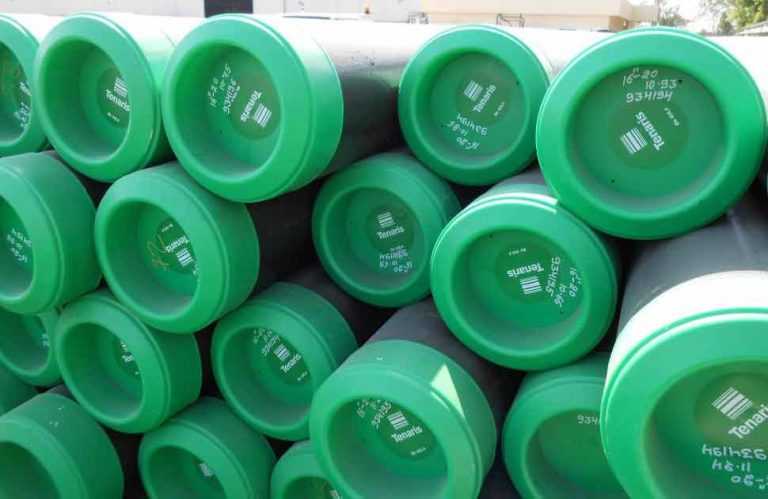

API 5L لوله مانیسمان

مزایای اصلی لوله API 5L

  • مقاومت در برابر نیروهای ترک که ممکن است در خطوط لوله طولانی منتشر شوند
  • جهت انتقال گاز ترش و مایعات اسیدی
  • نسبتاً ارزان و عمر طولانی (حداقل درجه های B ، X42)

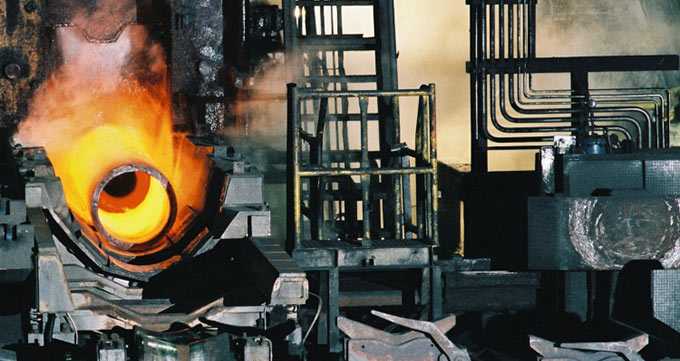

لوله مانیسمان

محدوده اندازه

لوله های API 5L در ابعاد بین 2 تا 28 اینچ (اجرای بدون درز) و تا 80 اینچ در اجرای جوشی (به طور کلی، LSAW یعنی جوشکاری زیرپودری طولی) در دسترس هستند.
ابعاد و وزن لوله های API 5L و ASME B36.10 در واقع یکسان هستند.
لوله مانیسمان

قدرت استحکام و گوگرد زدایی

سولفیدهای منگنز ترکیبات معمولی در تمام فولادهای آلیاژی منگنز هستند. از آنجا که آنها تمایل به جدا شدن دارند و در نتیجه مقاومت ضربه ای کاهش می یابد، محتوای گوگرد باید به حداقل برسد. ما حداکثر 0.007٪ را مشخص می کنیم.
لوله API 5L Grade B یک لوله گرید معمولی برای انتقال خطوط لوله نفت و گاز است. لوله L245 نیز به آن ISO 3183 گفته می شود که با حداقل قدرت تسلیم 245 Mpa (355000 Psi) نامگذاری شده است.

ویژگی های شیمیایی و مکانیکی لوله API 5L



قدرت تسلیم یک لوله API 5L با عددی که پس از X در تعیین درجه مواد (به کیلوپوند بر اینچ مربع – یعنی KSI) مشخص می‌شود. بنابراین، برای مثال، یک لوله API 5L X52 دارای حداقل قدرت تسلیم 52 KSI است.
جدول ترکیب شیمیایی لوله‌های فولادی API 5L PSL1 و PSL2 از درجه A تا درجه X70 و همچنین خواص مکانیکی آنها را نشان می‌دهد.
منبع: مشخصات API 5L

خواص شیمیایی و مکانیکی API 5L PIPE PSL1



API 5L PIPE PSL1 Chemical and Mechanical Properties
API 5L PIPE PSL1Chemical CompositionMechanical Property
C (Max)Mn (Max)P (Max)S (Max)TENSILE ( Min )YIELD ( Min )
Psi X 1000MpaPsi X 1000Mpa
Grade A25CL I0.210.600.0300.0304531025172
CL II0.210.600.0300.030
Grade A0.220.900.0300.0304833130207
Grade B0.261.200.0300.0306041435241
Grade X420.261.300.0300.0306041442290
Grade X460.261.400.0300.0306343446317
Grade X520.261.400.0300.0306645552359
Grade X560.261.400.0300.0307149056386
Grade X600.261.400.0300.0307551760414
Grade X650.261.450.0300.0307753165448
Grade X700.261.650.0300.0308256570483

خواص شیمیایی و مکانیکی API 5L PIPE PSL2



API 5L PIPE PSL2 Chemical and Mechanical Properties
API 5L PIPE PSL2Chemical CompositionMechanical Property
CMnPSTensileYieldC. E. IMPACT ENERGY
(Max)(Max)(Max)(Max)Psi x 1000MpaPsi x 1000MpaPCM
Grade B0.221.200.0250.01560 – 110414 – 75835 – 65241 – 4480.25
Grade X420.221.300.0250.01560 – 110414 – 75842 – 72290 – 4960.25
Grade X460.221.400.0250.01563 – 110434 – 75846 – 76317 – 5240.25
Grade X520.221.400.0250.01566 – 110455 – 75852 – 77359 – 5310.25
Grade X560.221.400.0250.01571 – 110490 – 75856 – 79386 – 5440.25
Grade X600.221.400.0250.01575 – 110517 – 75860 – 82414 – 5650.25
Grade X650.221.450.0250.01577 – 110531 – 75865 – 82448 – 5650.25
Grade X700.221.650.0250.01582 – 110565 – 75870 – 82483 – 5650.25
Grade X800.221.900.0250.01590 – 120621 – 82780 – 102552 – 7050.25

گرید های معادل API 5L (ASTM، EN، DIN)

گرید متریال A53 Gr. B و A106 Gr. B و همچنین API 5L Gr. X42، API 5L Gr B هستند. در واقع بسیار رایج است که در بازار لوله‌هایی را پیدا کنید که همزمان با تمام این مشخصات مطابقت داشته باشند (لوله‌های علامت‌گذاری شده با استاندارد چهارگانه). در حالی که این از نظر خواص شیمیایی و مکانیکی درست است، توجه داشته باشید که مشخصات API 5L الزامات و آزمایش‌های شدیدتری را نسبت به دو مشخصات ASTM معادل تعیین می‌کند.
از نظر مقایسه با استانداردهای لوله EN، API 5L Gr B معادل های آن عبارتند از EN 10216-1 P265GH (بدون درز) و EN 10217-1 P265 (جوش داده شده) – در حالی که EN 10216-2 P265 GH گرید معادل EN برای لوله های ASTM A106 Gr B است.
Line Pipe Materials: Werkstoff vs EN vs API
Werkstoff/DINENAPI
1.0486 StE 285–API 5L Grade X42
1.0562 StE 355P355NAPI 5L Grade X52
1.8902 StE 420P420NAPI 5L Grade X60
1.8905 StE 460P460NAPI 5L Grade X70
High Yield Steel Pipes
1.0457 StE 240.7L245NBAPI 5L Grade B
1.0484 StE 290.7L290NBAPI 5L Grade X42
1.0582 StE 360.7L360NBAPI 5L Grade X52
1.8972 StE 415.7L415NBAPI 5L Grade X60

تفاوت API 5L با ASTM A106

لوله های تولید شده بر اساس ASTM106 گرید A یا B قابل تعویض با API 5L نیستند. الزامات درجات API 5L X سختگیرانه تر است. نمرات نورد قابل قبول نیست و دوباره کاری مجاز نیست. علاوه بر این، توجه ویژه ای به تست های چقرمگی برای گازهای ترش و کلاس های فشار و دمای بالاتر داده می شود.

تفاوت API 5L PSL1 در مقابل API 5L PSL2

API 5L PSL1 و PSL2 دو سطح مشخصات هستند که از نظر ترکیب شیمیایی و الزامات آزمایش متفاوت هستند.
تفاوت بین PSL1 و PSL2 در دو جدول زیر مشخص شده است:
PSL GRADEC, a  Mn aP S SiVNbTiOtherCEIIWCEpcm
10.241.400.0250.0150.450.100.050.04b,c.0430.025
20.281.400.030.03–bbb–––



آزمون مورد نیازAPI 5L PSL1API 5L PSL2
تست چارپیمورد نیاز نیستمورد نیاز نیست
تست NDT بدون درزفقط در صورتی که خریدار SR4 را مشخص کندSR4 اجباری
گواهینامهگواهی ها زمانی که برای SR15 مشخص می شوندگواهینامه ها (SR 15.1) اجباری است
قابلیت ردیابیفقط تا زمانی که تمام تست ها رد شوند قابل ردیابی است، مگر اینکه SR15 مشخص شده باشدقابل ردیابی پس از اتمام آزمایشات (SR 15.2) اجباری است
تست هیدرواستاتیکضروریضروری

جدول رده بندی لوله API 5L

API 5L PIPE SCHEDULE CHART
NPS (in)Outside Diameter (in)API 5l Pipe Schedule
SCH 10SCH 20SCH 30SCH STDSCH 40SCH 60SCH XSSCH 80SCH 100SCH 120SCH 140SCH 160SCH XXS
Wall Thickness (in)
1.80.4050.0680.0680.0950.095
1.40.5400.0880.0880.1190.119
3.80.6750.0910.0910.1260.126
1.20.8400.1090.1090.1470.1470.1870.294
3.41.0500.1130.1130.1540.1540.2190.308
11.3150.1330.1330.1790.1790.2500.358
1.251.6600.1400.1400.1910.1910.2500.382
1.51.9000.1450.1450.2000.2000.2810.400
22.3750.1540.1540.2180.2180.3440.436
2.52.8750.2030.2030.2760.2760.3750.552
33.5000.2160.2160.3000.3000.4380.600
3.54.0000.2260.2260.3180.318
44.5000.2370.2370.3370.3370.4380.5310.674
55.5630.2580.2580.3750.3750.5000.6250.750
66.6250.2800.2800.4320.4320.5620.7190.864
88.6250.2500.2770.3220.3220.4060.5000.5000.5940.7190.8120.9060.875
1010.7500.2500.3070.3650.3650.5000.5000.5940.7190.8441.0001.1251.000
1212.7500.2500.3300.3750.4060.5620.5000.6880.8441.0001.1251.3121.000
1414.0000.2500.3120.3750.3750.4380.5940.5000.7500.9381.0941.2501.406
1616.0000.2500.3120.3750.3750.5000.6560.5000.8441.0311.2191.4381.594
1818.0000.2500.3120.4380.3750.5620.7500.5000.9381.1561.3751.5621.781
2020.0000.2500.3750.5000.3750.5940.8120.5001.0311.2811.5001.7501.969
2222.0000.2500.3750.5000.3750.8750.5001.1251.3751.6251.8752.125
2424.0000.2500.3750.5620.3750.6880.9690.5001.2191.5311.8122.0622.344
3030.0000.3120.5000.6250.3750.500
3232.0000.3120.5000.6250.3750.688
3434.0000.3120.5000.6250.3750.688
3636.0000.3120.5000.6250.3750.750
4242.0000.5000.6250.3750.750

تلورانس قطر خارجی لوله های مانیسمان استاندارد API 5L

Specified outsidediameter D mm (in) of API 5L PipesAPI 5L Diameter tolerances mm (in)API 5L Out-of-roundness tolerances mm (in)
Pipe except at end aPipe end a,b,cPipe except at end aPipe end a,b,c
SMLS pipeWelded pipeSMLS pipeWelded pipe
< 60.3 (2.375)– 0.8 (0.031 ) to + 0.4 (0.016)– 0.4 (0.016) to + 1.6 (0.063)d
≥ 60.3 (2.375)to ≤ 168.3 (6.625)± 0.007 5 D0.020 D0.015 D
≥ 168.3 (6.625) to ≤ 610 (24.00)± 0.007 5 D± 0.007 5 D but maximum of + 3.2 (0.125)± 0.005 D, but maximum of ± 1.6 (0.063)
> 610 (24.000) to ≤ 1 422 (56.00)± 0.01 D± 0.005 D, but maximum of + 4.0 (0.160)± 2.0 (0.079)± 1.6 (0.063)0.015 D 0.01 D,
but maximum of 15 (0.6),but maximum of 13 (0.5),
for d / ts ≤ 75for d / ts ≤ 75
by agreementby agreement
for d / ts > 75for d / ts > 75
> 1 422 (56 000)as agreed
a= انتهای لوله شامل طول 100 میلی متر (4.0 اینچ) برای هر طرف است
b= برای لوله SMLS، تلورانس ها برای 25.0 میلی متر (0.984 اینچ) اعمال می شود. تلورانس ها برای لوله های ضخیم تر باید مطابق توافق باشد.
c= برای لوله با D219,1 میلی‌متر (8.625 اینچ) تلرانس قطر و تحمل خارج از گردی ممکن است با استفاده از قطر داخلی محاسبه‌شده (قطر خارجی مشخص شده منهای دو برابر ضخامت دیواره مشخص) یا اندازه‌گیری قطر داخلی تعیین شود. قطر خارجی مشخص شده
d= در تلورانس قطر لوله گنجانده شده است

تلورانس ضخامت دیوار لوله API 5L (WT)

API 5L wall thickness t
mm (in)		API 5L Pipes Tolerances a
mm (in) mm (in)
API 5L SMLS pipe b
≤ 4,0 ( 0.157)+ 0,6 (0.024)
– 0,5 (0.020)
> 4,0 ( 0.157) to < 25,0 (0.984)+ 0,150
– 0,125
≥ 25,0 (0.984)+3,7 (0.146) or + 0,1 t whichever is the greater
– 3,0 (0.120) or – 0,1 t whichever is the greater
API 5L Welded pipe c, d
≤ 5,0 (0.197)± 0,5 (0.020)
> 5,0 (0.197) to <15,0 (0.591 )± 0, 1 t
≥ 15,0 (0.591)±1,5 (0.060)
a= اگر در سفارش خرید تلورانس منهای برای ضخامت دیوار کوچکتر از مقدار قابل اعمال ارائه شده در این جدول مشخص شده باشد، تلورانس مثبت برای ضخامت دیوار باید به میزان کافی برای حفظ محدوده تحمل قابل اعمال افزایش یابد.
b= برای لوله با D ≥ 355.6 میلی متر (14.000 اینچ) و t ≥ 25.0 میلی متر (0.984 اینچ) تحمل ضخامت دیوار به صورت محلی ممکن است 0.05 تن بیشتر از تحمل مثبت برای ضخامت دیواره باشد، مشروط بر اینکه به علاوه تحمل جرم (نگاه کنید به 9.14) تجاوز نمی کند.
c= تلورانس مثبت برای ضخامت دیواره برای ناحیه جوش اعمال نمی شود.
d= برای محدودیت های اضافی به 9.13.2 مراجعه کنید.
